liona
Прибор для измерения ЧР без вывода кабеля из эксплуатации
Испытание и диагностика кабелей с помощью прибора BAUR liona

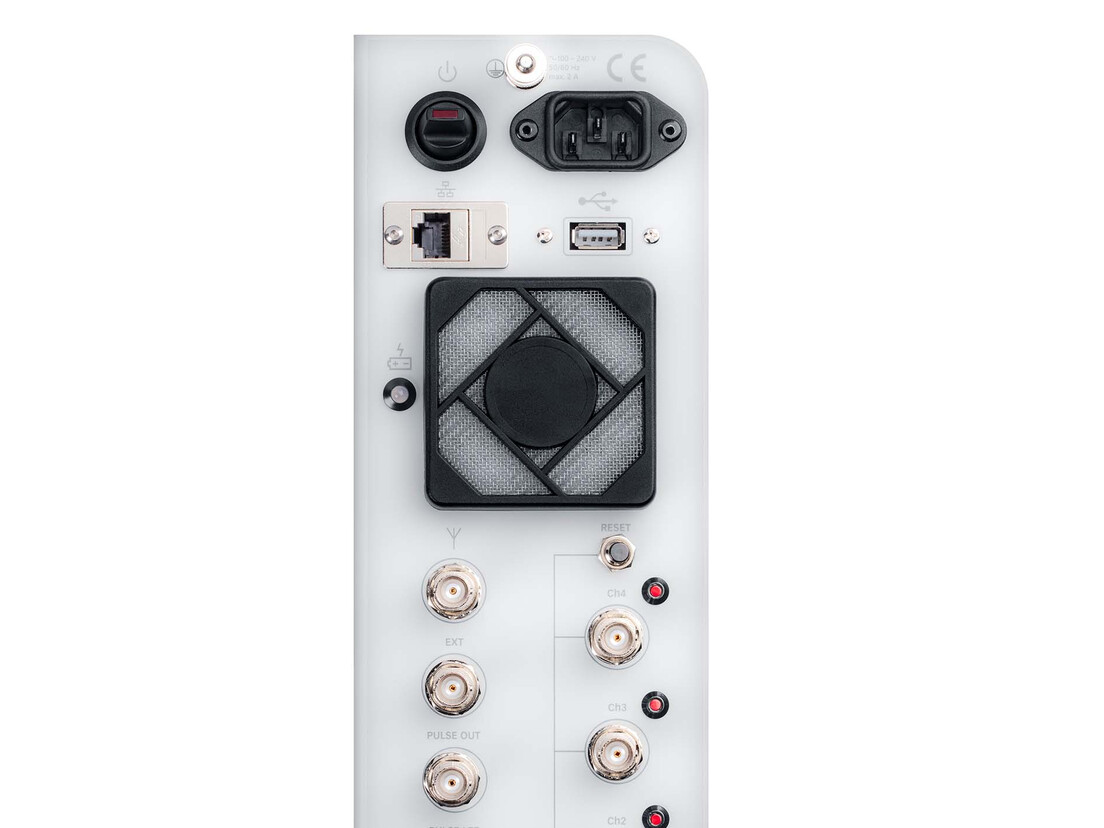

liona — это портативный прибор для измерения и локализации ЧР в режиме онлайн под рабочим напряжением в кабелях и распределительных устройствах в нормальном режиме работы сети. Прибор liona позволяет испытывать кабельные системы и электрооборудование на частичные разряды в режиме онлайн без их отключения и выявлять тенденции в состоянии оборудования. Только один экспресс-тест на частичные разряды (длительность: 5–10 минут) поможет надежно и быстро проверить текущее состояние вашего устройства.
- Автоматическое распознавание ЧР в нормальном режиме работы сети
- С помощью технологии DeCIFer®: идентификация ЧР на основании анализа 500 млн результатов измерений
- Точная локализация местоположения ЧР под рабочим напряжением в режиме онлайн с помощью транспондера iPD
- НОВИНКА: Онлайн-диагностика под рабочим напряжением с помощью системы VDS-C
Задачи онлайн-диагностики под рабочим напряжением
liona: надежность, экономичность, простота в управлении
НОВИНКА: Соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) VDS-C
Новое соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) VDS-C представляет собой дополнительную комплектующую для системы для BAUR liona, которую так долго ждали многие сетевые операторы: этот компактный прибор измеряет частичные разряды на кабелях среднего напряжения без отключения кабельного участка.
До сих пор в распоряжении операторов электросетей было всего две возможности измерения частичных разрядов в кабелях среднего напряжения с помощью оборудования BAUR: измерение с выводом из эксплуатации или измерение под рабочим напряжением с помощью датчиков HFCT. Однако для установки и демонтажа датчиков HFCT многие кабели должны быть на короткое время выведены из эксплуатации. Соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) исключает необходимость выполнения этих операций, поскольку подключается напрямую.
liona VDS-C: Настоящая инновация!
Как было раньше:
Что умеет VDS-C?:
Преимущества онлайн-диагностики под рабочим напряжением с помощью устройства VDS-C
Главное преимущество точечного тестирования на ЧР с помощью устройства VDS-C заключается в быстрой проверке кабеля без отключения его от сети. Такая первичная проверка позволяет за короткий промежуток времени узнать состояние всех кабелей, включая критически важные кабельные участки, отключение которых было бы связано с высокими финансовыми издержками.
Онлайн-диагностика под рабочим напряжением с помощью приборов BAUR предоставляет комплексную картину состояния ваших ресурсов. Вы получаете точные сведения о том, какие кабели нуждаются в более тщательной диагностике, а какие требуют ремонта или даже замены.
Устройство VDS-C позволит избежать неприятных сюрпризов!
Echte Online-Diagnose
Kabelzustand prüfen, ohne die Kabelstrecke auch nur eine Minute vom Netz zu nehmen.
Zeit einsparen
Messungen dauern nur wenige Minuten pro Kabel
Ressourcen sparen
Offline Diagnose planen und Ressourcen sparen
Mehr Features
Teilentladung auch zwischen einzelnen Phasen messen
Nachhaltigkeit
Maximale Nutzung der Kabel während ihrer Lebensdauer
Vorselektierung
Kabel prüfen und vorselektieren: Was passt, wo muss etwas gemacht werden?
Klare Ergebnisse
Berichte, die ohne Vorwissen interpretiert werden können
Einstieg in die Kabeldiagnose
Schnelle Einschätzung des Kabelzustands
Все возможности, которые предлагает соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик)
Измерение ЧР на протяженных кабелях
До сих пор измерения на разъемах системы детектирования напряжения VDS позволяли выявлять частичные разряды только в непосредственной близости от распределительного устройства, поскольку сигналы удаленных частичных разрядов подавлялись. Новое соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) пропускает также сигналы, исходящие от частичных разрядов, находящихся на значительном расстоянии. Это позволяет измерять ЧР на кабелях длиной до нескольких километров без необходимости их обесточивания.
Синхронизация измерения
Канал Sync позволяет синхронизировать измерение с измеряемой фазой, благодаря чему частичные разряды отображаются в правильной фазе. В отличие от измерений с помощью датчиков HCFT, возможно выявление частичных разрядов между двумя фазами на кабелях с поясной изоляцией.
Наконец-то стали возможны экспресс-тесты кабелей среднего напряжения
Благодаря простому подключению и отсутствию необходимости обесточивания кабельного участка измерение частичных разрядов можно выполнить в течение нескольких минут. В случае регистрации существенных частичных разрядов рекомендуется запланировать дальнейшие мероприятия по диагностике кабеля, поскольку экспресс-тест не показывает место повреждения.
Для этого потребуется выполнить измерения в режиме онлайн с помощью транспондера liona iPD и датчиков HFCT или прибегнуть к проверенной временем диагностике с выводом из эксплуатации. Экспресс-тесты с помощью прибора liona и устройства VDS-C позволяют лучше спланировать более затратные и комплексные процессы диагностики кабелей, а также выполнять измерение частичных разрядов на таких кабелях, обесточивание которых невозможно или требует существенных усилий.
Что говорят наши клиенты
Подходят для любой задачи
Обзор комплектов liona
С помощью портативного прибора для измерения ЧР в режиме онлайн под рабочим напряжением liona можно быстро и легко проверить кабели на частичные разряды, не отключая их от сети. Измерение ЧР под рабочим напряжением в режиме онлайн поможет вам идентифицировать самые проблемные места и локализовать возможные повреждения, не прерывая работу системы.
Измерительный прибор liona применяется в различных областях и позволяет максимально быстро выявить и устранить ЧР.
Комплект
Быстрая предварительная категоризация кабелей, позволяющая решить: что исправно, и где требуется принятие дальнейших мер.
Комплект состоит из:
liona
VDS-C
Преимущества
- Измерение в режиме онлайн: без вывода кабелей из эксплуатации
- Быстрая предварительная категоризация: 2–3 кабеля в минуту
- Устойчивая эксплуатация: максимально эффективное использование ресурсов
- Возможность измерения на кабелях с поясной изоляцией
liona + VDS-C
Комплект
Измерение ЧР под рабочим напряжением в режиме онлайн и их локализация в кратчайшие сроки.
Комплект состоит из:
liona
Датчики HFCT
iPD
Преимущества
- Экономия расходов и времени на измерение и локализацию ЧР
- Автоматическая оценка с помощью алгоритма DeCIFer®
- Измерения кабельных секцийна концевых соединениях и транспозиционных муфтах
- Измерение длины кабеля для подготовки к локализации ЧР
Комплект HFCT
У вас уже есть прибора для измерения в режиме онлайн под рабочим напряжением liona? Без проблем: новое соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) VDS-C совместимо с вашим прибором, т.е. для модернизации вашего прибора liona вам достаточно лишь заказать это новое устройство!
Предупреждение: Новое соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) нельзя использовать вместе с транспондером iPD.
Пояснительное видео
Видеоролик с объяснением: VDS-C - Инновационная диагностика под рабочим напряжением(субтитры на немецком языке)
Диагностика кабеля является неотъемлемой частью обеспечения энергоснабжения, но требует значительных финансовых и временных затрат. Инновационное соединительное устройство с системой детектирования напряжения для обнаружения ЧР (VDS-PD датчик) от компании BAUR — это комплектующая для прибора liona, коренным образом меняющая этот процесс. Это устройство позволяет быстро выполнить диагностику под рабочим напряжением без необходимости обесточивания участка и оперативно получить обзор и оценить состояние кабелей среднего напряжения. Этот революционный инструмент не только позволяет обеспечить бесперебойную работу сети, но и значительно сократить расходы.
Инфографика
VDS-C с первого взгляда
Область применения и потенциал в наглядном графическом виде.
Информация об изделии
Литература
Нажмите
Ноябрь 2023 г.
Экспресс-тест на частичные разряды в течение нескольких минут
Измерения частичных разрядов под рабочим напряжением без вывода из эксплуатации
Операторы распределительных сетей используют измерение частичных разрядов для определения состояния кабельных участков и своевременного обнаружения скрытых повреждений. Поскольку такое измерение как правило требует (по крайней мере, кратковременного) отключения участка, сетевые операторы в большинстве случаев используют этот метод только для части своих кабелей.
октябрь 2023 г.
VDS-C — быстрая проверка кабелей среднего напряжения под рабочим напряжением
Регистрация частичный разрядов в режиме эксплуатации
Предлагаемое компанией BAUR GmbH (Зульц, Австрия) инновационное соединительное устройство с системой детектирования напряжения для обнаружения ЧР VDS-C (VDS-PD датчик) при подключении вместе с прибором измерения частичных разрядов под рабочим напряжением liona — это то устройство, о котором давно мечтали операторы распределительных сетей. Это обусловлено тем, что датчик VDS-C позволяет регистрировать частичные разряды в кабелях среднего напряжения и их кабельной арматуре без вывода кабельного участка из эксплуатации.
Октябрь 2020
Оптимизация измерения частичных разрядов при рабочем напряжении
Расширение возможностей применения приборов BAUR liona и iPD
Компания BAUR GmbH (Зульц, Австрия) модернизировала свои приборы для измерения частичных разрядов при рабочем напряжении на кабелях среднего напряжения liona и iPD. Эти приборы предоставляют операторам распределительных сетей возможность выполнить испытания важных кабелей на наличие повреждений изоляции или дефектов муфт без необходимости их обесточивания.
BAUR References
Испытание кабеля и диагностика кабеля
MITNETZ STROM
VDS-C позволяет быстро проверять кабели среднего напряжения в режиме онл
Одним из первых пользователей датчика VDS-C стала компания Mitteldeutsche Netzgesellschaft Strom mbH (MITNETZ STROM), которой был предоставлен прототип этого нового устройства для прибора liona. Компания MITNETZ STROM эксплуатирует распределительную сеть с общей длиной кабелей среднего напряжения 15 тыс. км, более трети которых используются уже более трех десятилетий. Для обеспечения максимальной эксплуатационной готовности своей сети этот оператор проводит около 1000 диагностических измерений кабелей и измерений ЧР при вводе в эксплуатацию в год.
Клиент:
MITNETZ Strom, крупнейший егиональ- ный оператор распреде- лительных сетей в восточной Германии (с общей протяженностью сети 74 000 км), отвечающий за плани- рование, эксплуатацию и маркетинг энергосети.
Решение BAUR:
С помощью нового соединительного устройства с системой детектирования напря- жения для обнаружения ЧР (VDS-PD датчика) liona VDS-C специалисты MITNETZ Strom могут выполнить экспресс-тест кабельных участков, и лишь в том случае, если его результаты показали активность ЧР, участок подвергается повторным измерениям с выводом из эксплуатации.
