statex®
Программное обеспечение BAUR для статистического прогнозирования
срока службы кабелей разработана совместно с KEPCO
срока службы кабелей разработана совместно с KEPCO
Определение остаточного срока службы кабельных участков
Целью каждого управляющего ресурсами предприятия является как можно более длительное использование кабелей среднего напряжения без ущерба для бесперебойности энергоснабжения. Компания BAUR предлагает решение этой проблемы: Новое аналитическое программное обеспечение statex® выполняет оценку данных измерения коэффициента диэлектрических потерь (измерения ТД) и вычисляет статистический остаточный срок службы кабелей на основании запатентованного алгоритма — так точно и наглядно, как никогда ранее.
ПО statex® — инновационное решение от компании BAUR
-
Существенный потенциал экономии за счет максимального использования кабелей среднего напряжения
-
Точное планирование инвестиций из года в год
-
Целенаправленное выполнение измерений — обзор состояния всей кабельной сети
... и все это при существенном повышении бесперебойности энергоснабжения!
Программное обеспечение statex® — обзор преимуществ
Наглядное отображение состояния всей кабельной сети
Целенаправленное планирование инвестиций
Снижение расходов
Накопление знаний и опыта
Вклад в устойчивое развитие
ПО statex® как важная составляющая диагностики кабеля
Электричество уже стало неотъемлемой частью нашей повседневной жизни. Именно поэтому так важно поддерживать инфраструктуру электроснабжения в хорошем состоянии, гарантируя бесперебойность ее работы. Диагностика кабелей является неотъемлемой частью этого процесса. Компания BAUR предлагает все самые современные и самые точные инструменты для диагностики кабеля «из одних рук».
Какую роль во всем этом играет программное обеспечение statex®, вы узнаете, просмотрев видеоролик, посвященный этому продукту.
Аналитическое программное обеспечение statex® предназначено для точного определения степени старения, скорости старения и статистического остаточного срока службы кабельного участка на основании диагностического измерения коэффициента диэлектрических потерь напряжением СНЧ truesinus® (сверхнизкой частоты). Благодаря учету специфических директив конкретного предприятия и визуализации комплексных взаимосвязей между различными параметрами оценки в трехмерной матрице, ПО statex® позволяет осуществлять экономичное и обеспечивающее надежную эксплуатацию управление активами на качественно новом уровне.Анализ состояния кабеля на основании опытных данных и прогнозирование статистического остаточного срока службы
Кроме того, ПО statex® учитывает, наряду с общепринятыми параметрами оценки согласно стандарту IEEE 400.2 (SDTD, MTD и ΔTD), еще один новый параметр — TD-Skirt, характеризующий устойчивость коэффициента диэлектрических потерь (TD) с течением времени. Это позволяет рассчитать коэффициент старения изоляции R и скорость старения VR кабельного участка. Также программа выдает точную дату, когда рекомендуется провести повторное измерение или когда необходимо выполнить определенные работы на данном участке кабеля. Кроме того, в процессе расчета учитываются экономический предел эксплуатационного ресурса и задаваемый пользователем индивидуальный резерв устойчивой работы, что в совокупности позволяет определить оптимальную дату замены данного кабеля.
ПО statex® — объяснение в рисунках

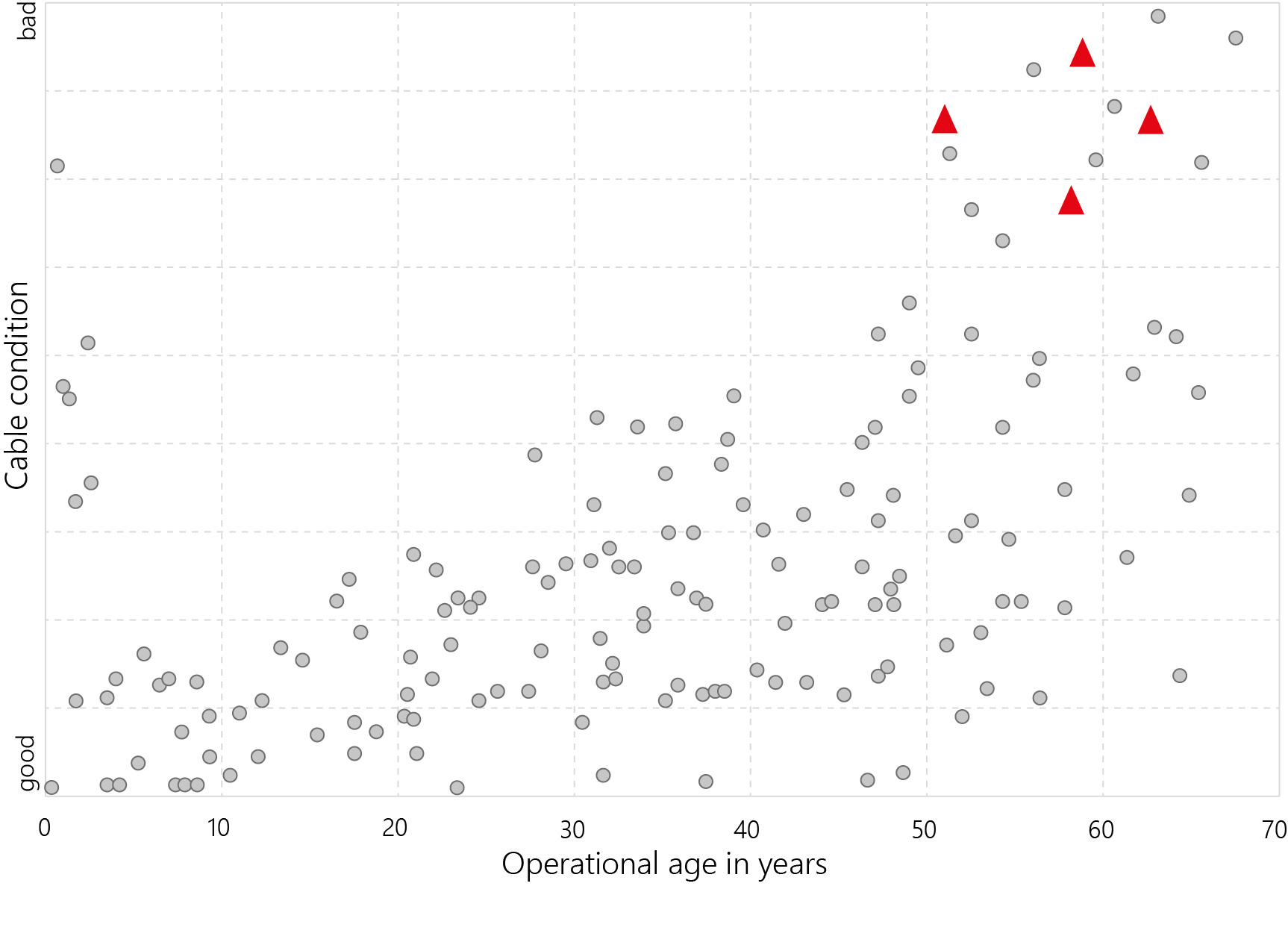

Рис. 1:
Обзор кабельной сети с отображением выработанного ресурса и фактического состояния отдельных ее участков
Состояние кабеля зависит от различных факторов, таких как срок службы, механическая и электрическая конструкция, электрическая нагрузка, механическое напряжение, влажность и т. д.
Прямой зависимости между выработанным ресурсом и старением нет!

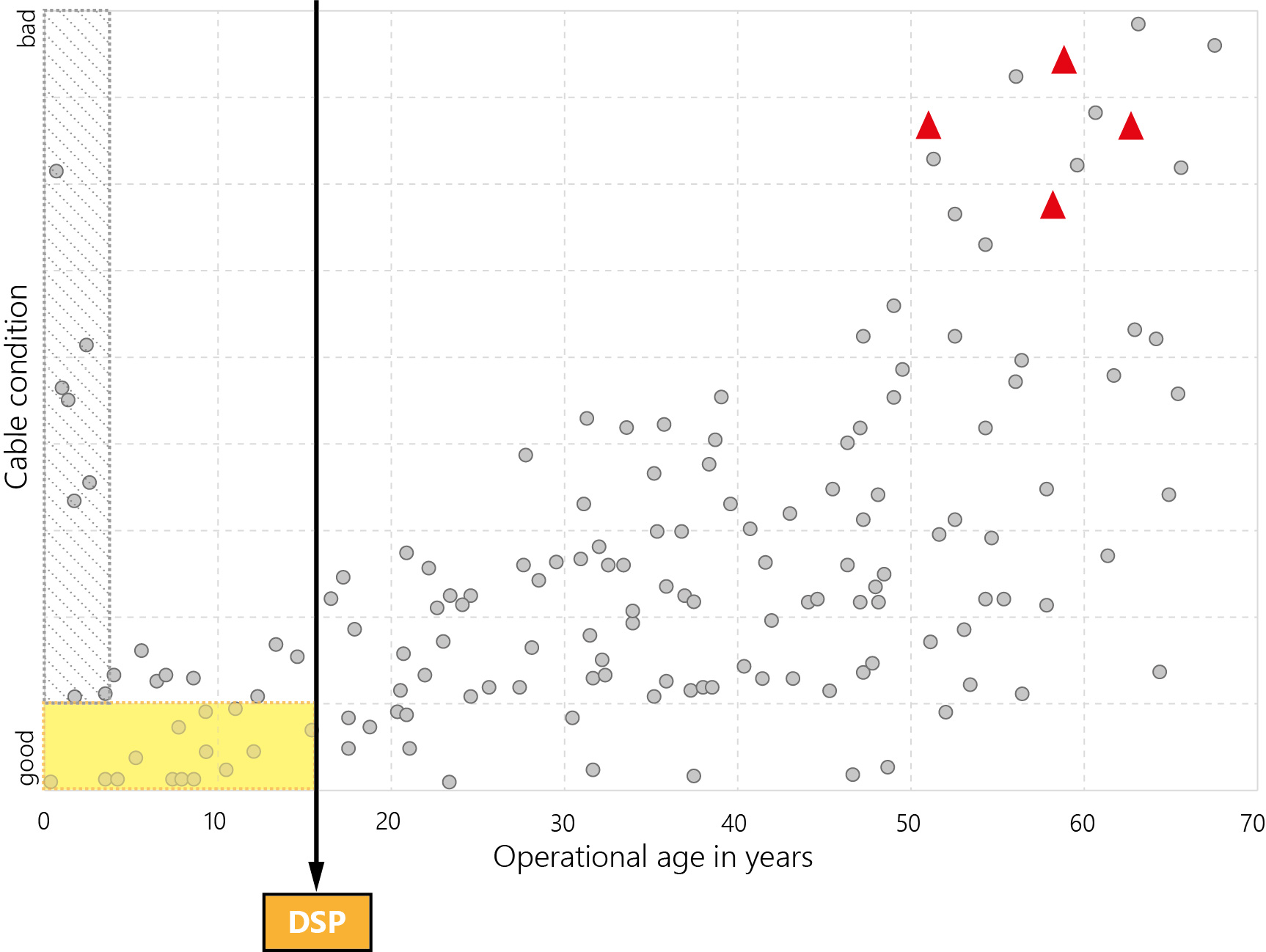

Рис. 2:
Момент начала старения DSP (Degradation Starting Point)
На первом этапе эксплуатации старение кабеля практически отсутствует. Ранние отказы обычно происходят из-за ошибок монтажа или плохого качества кабеля. Этого можно избежать благодаря проведению испытания при вводе в эксплуатацию с сопутствующим измерением ЧР и ТД (ПО BAUR 4).
DSP — это статистический момент начала старения кабеля.

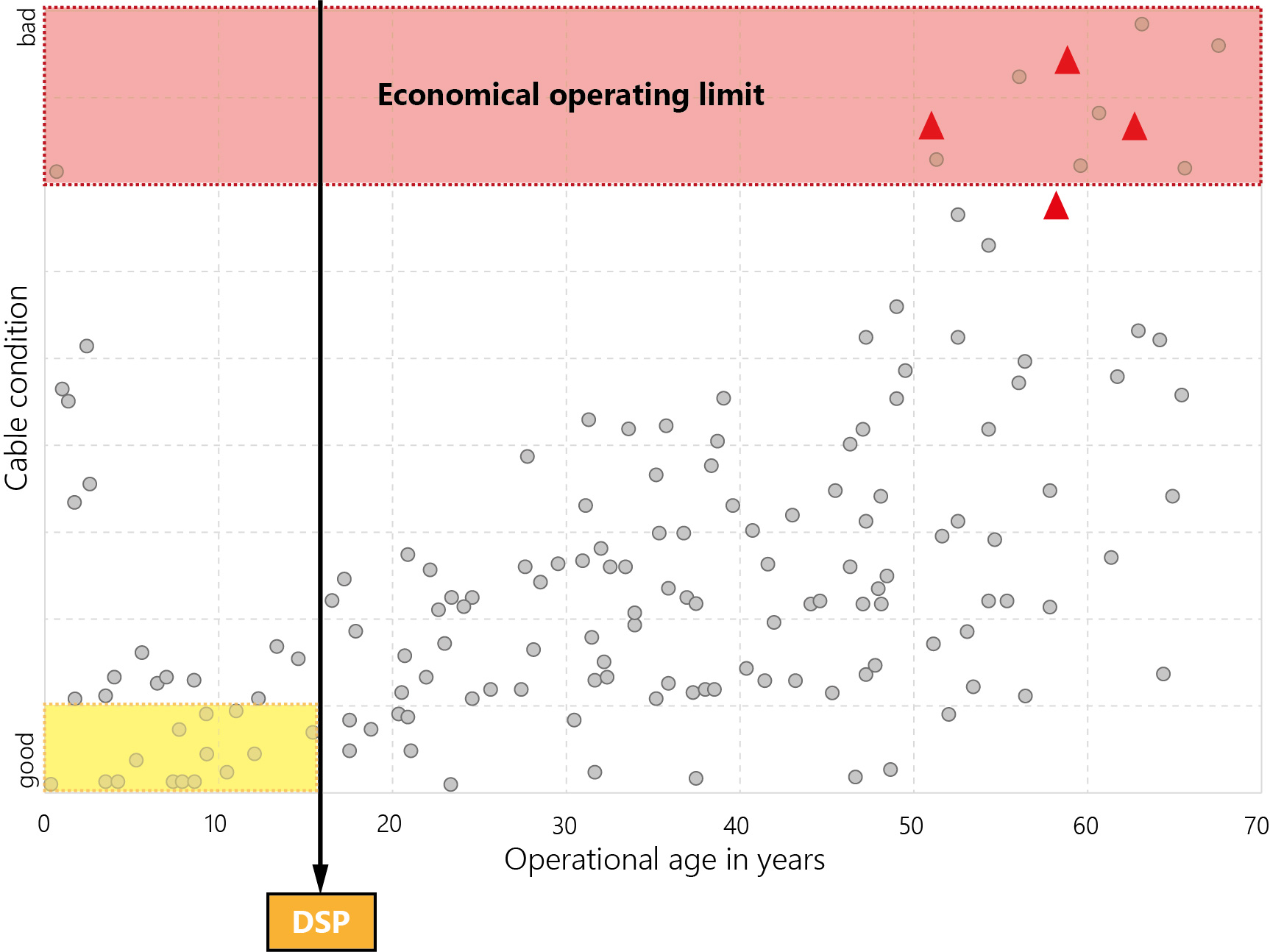

Рис. 3:
Экономический предел эксплуатационного ресурса
Экономический предел эксплуатационного ресурса — это область с повышенной вероятностью выхода кабеля из строя. Он установлен на основании анализа измерений 15 000 участков кабелей одинакового типа.
ПО statex® — объяснение в рисунках

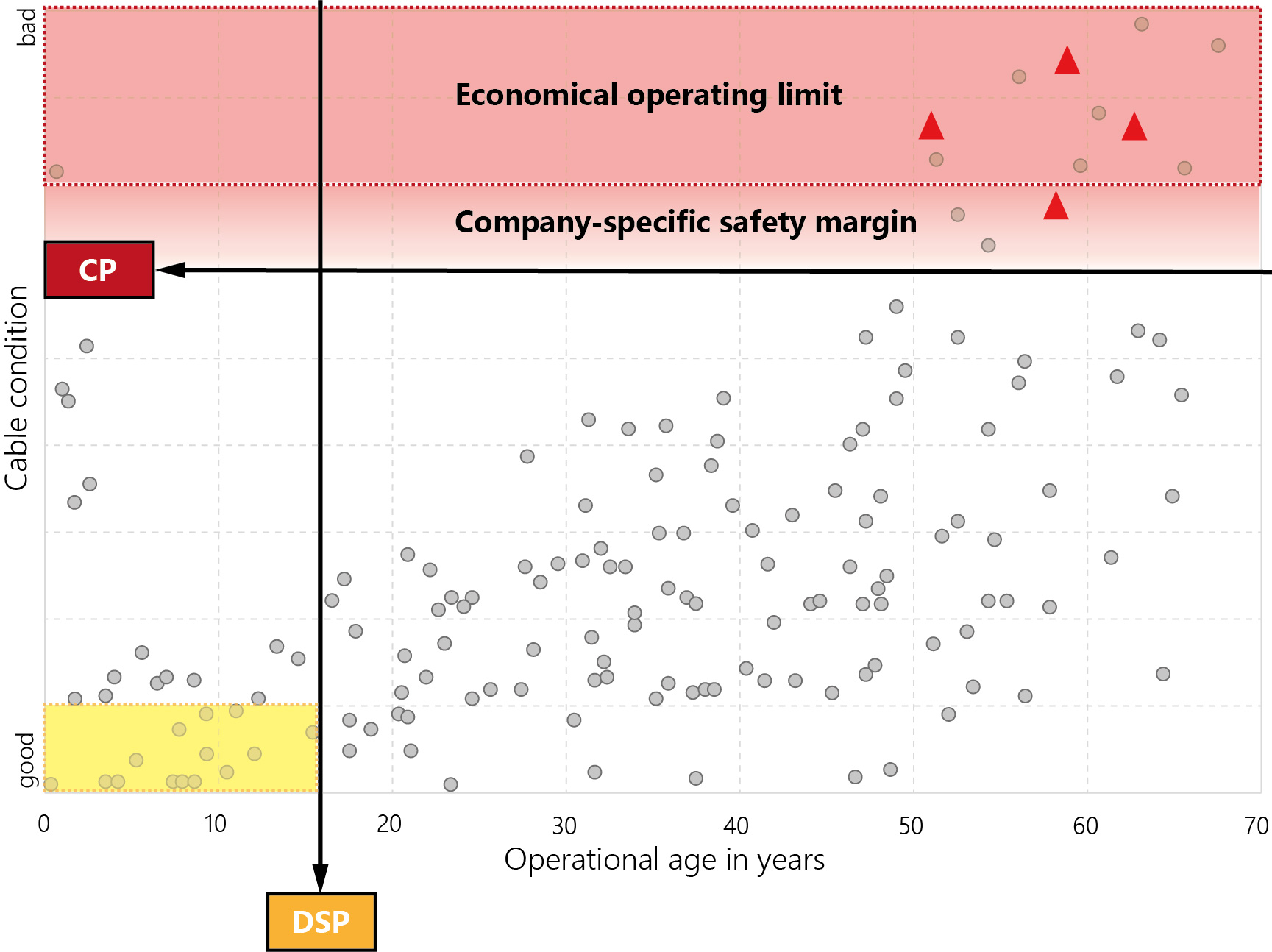

Рис. 4:
Критическое состояние кабеля CP (Critical Point)
Кроме экономического предела эксплуатационного ресурса каждое предприятие может ввести собственный резерв устойчивой работы в соответствии со своими индивидуальными принципами. Посредством объединения этих двух областей определяется точка критического состояния (CP). Она представляет собой предельное состояние кабеля, по достижении которого его следует заменить.

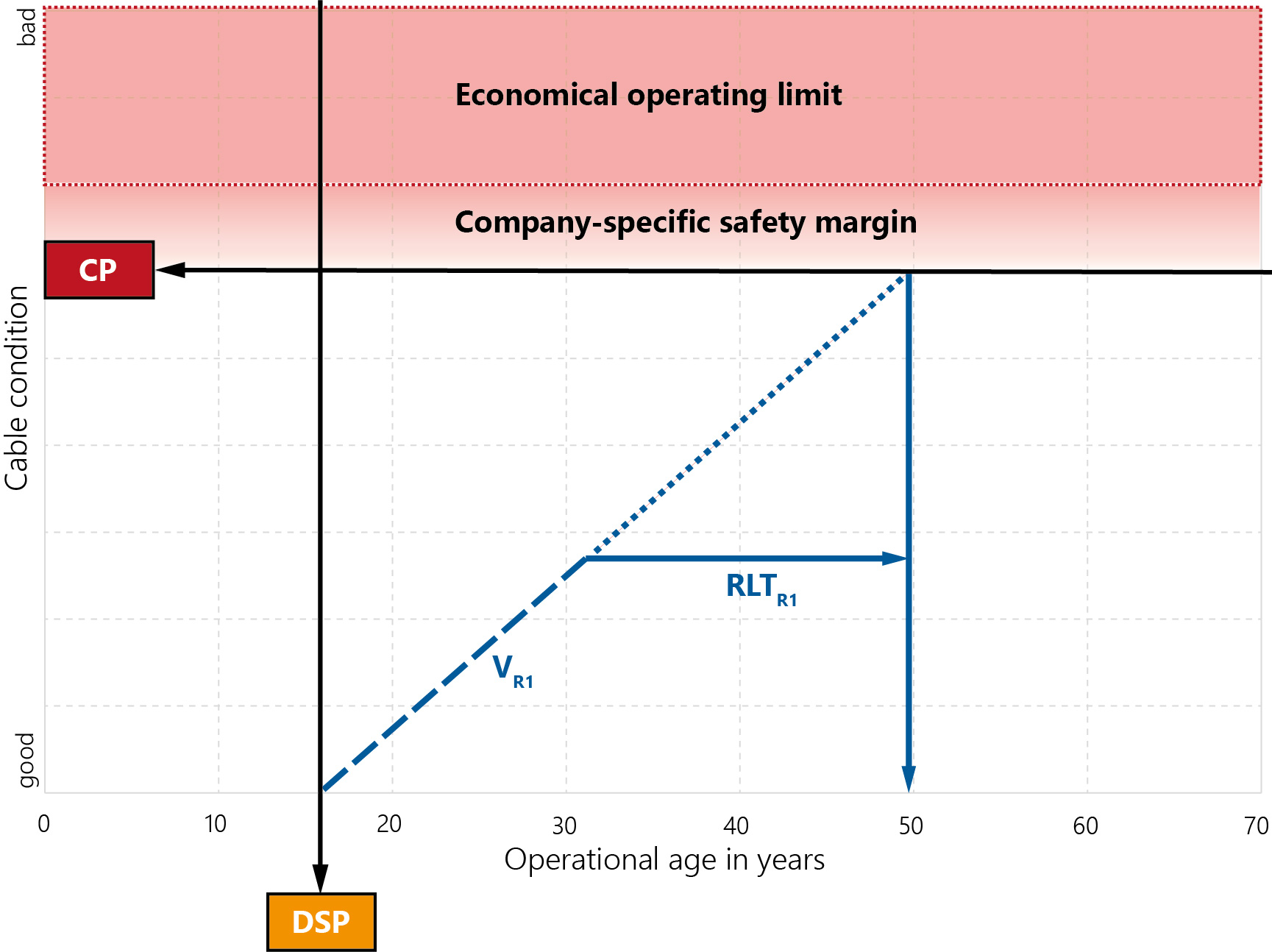

Рис. 5:
Скорость старения
Скорость старения рассчитывается на основании момента начала старения DSP и первого измерения коэффициента диэлектрических потерь. Уже после первого измерения коэффициента диэлектрических потерь можно определить статистический остаточный срок службы.

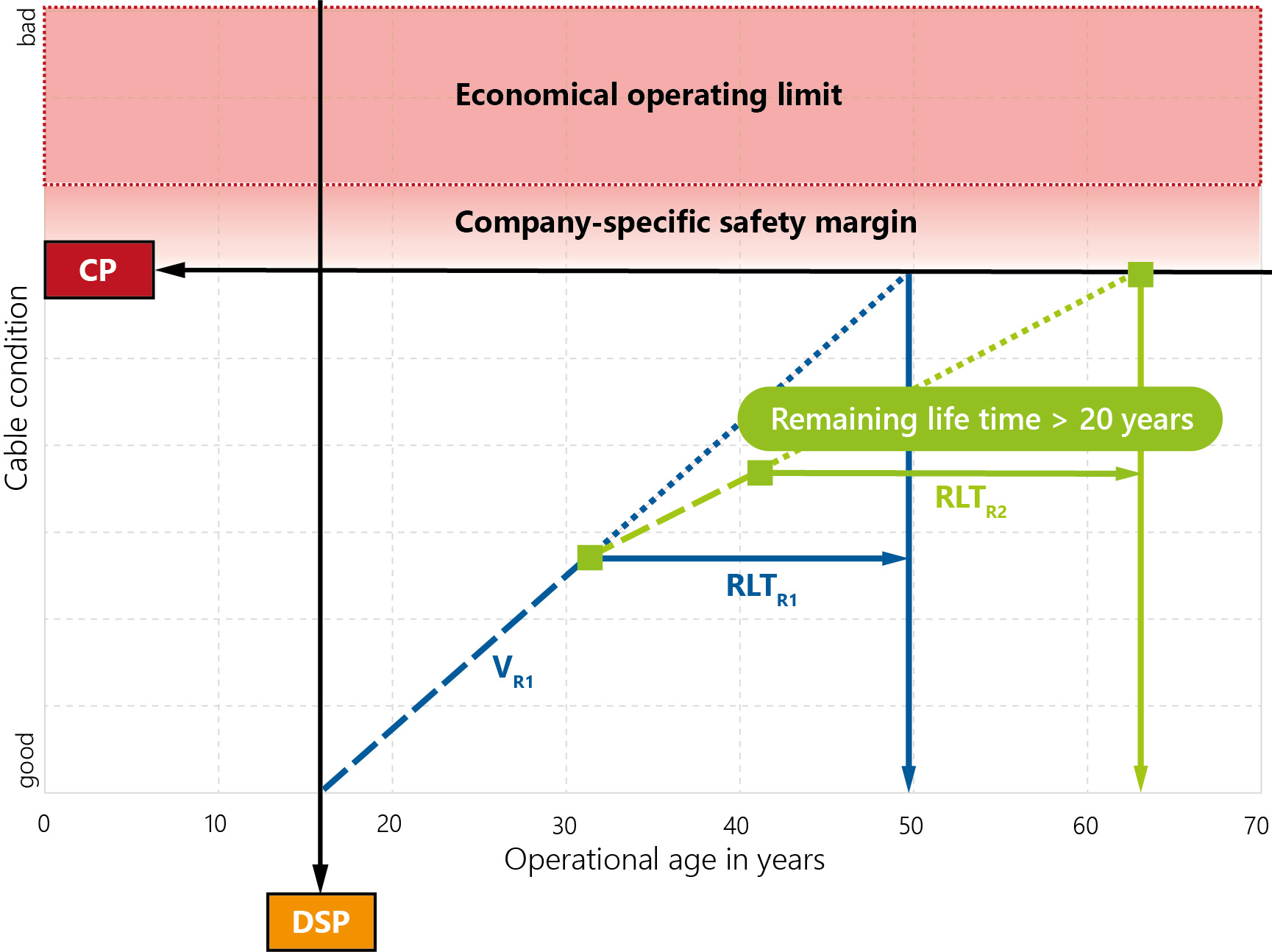

Рис. 6:
Статистический остаточный срок службы
Учитывая результаты последующих измерений коэффициента диэлектрических потерь можно постоянно корректировать статистический остаточный срок службы в соответствии с текущими факторами воздействия. Таким образом разница в остаточном сроке службы между двумя измерениями может увеличится на несколько лет.
Кроме того, программное обеспечение сообщает рекомендуемую дату проведения очередного измерения.
Диагностические измерения и статистический анализ
Надежное прогнозирование остаточного срока службы кабелей среднего напряжения
С помощью единого технологического процесса, охватывающего все этапы от диагностики кабелей до их оценки, компания Baur GmbH предлагает управляющим ресурсами предприятий решение, с помощью которого они могут диагностировать состояние кабелей среднего напряжения. Недавно это комплексное решение было дополнено функцией статистического прогнозирования остаточного срока службы кабелей. Знание оставшегося срока службы позволяет более точно планировать затраты на замену и зачастую отложить такую замену на несколько лет.

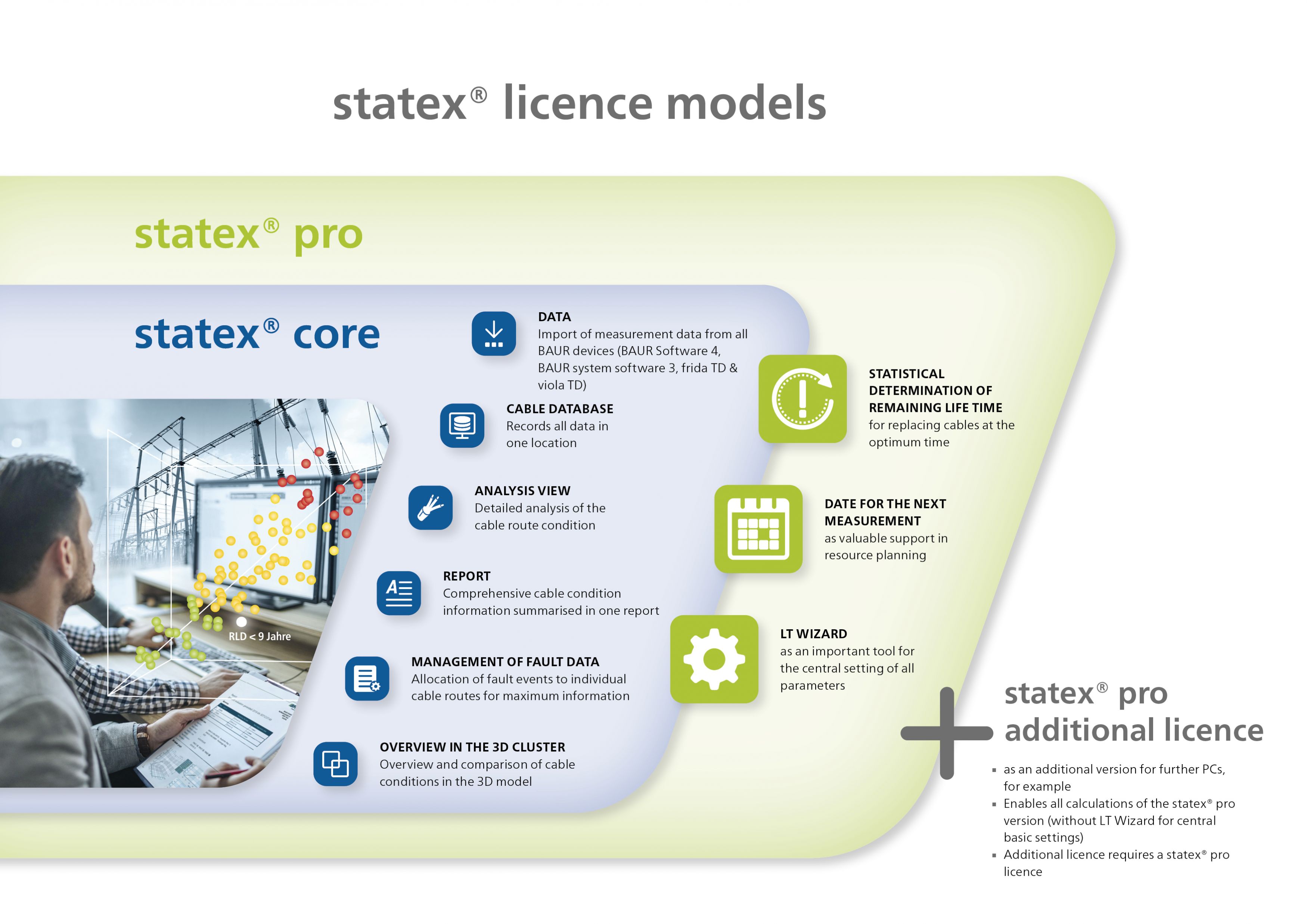

Обзор предлагаемых лицензий на ПО statex®
Пакеты ПО statex® предоставляют возможность выбора именно той версии, которая наиболее точно соответствует Вашим индивидуальным потребностям, принося оптимальную отдачу в каждодневной работе. В то время как базовая версия core является оптимальным инструментом для начала работы в данной области, версия pro — это пакет с максимальным набором программных функций и опций. Дополнительная лицензия позволяет использовать лицензию версии pro на нескольких ПК, что обеспечивает максимальную эффективность обработки информации.
Пояснительное видео
Видеоролик с объяснением: statex® - статистический прогноз срока службы кабелей (субтитры на немецком языке)
Аналитическое программное обеспечение statex® предназначено для детального определения степени старения, скорости старения и статистического остаточного срока службы кабельного участка на основании диагностического измерения коэффициента диэлектрических потерь напряжением СНЧ truesinus® (сверхнизкой частоты).
Видеоролик с объяснением: home of diagnostics
BAUR объединяет в себе высокотехнологичные измерительные приборы и новейшее ПО. Для диагностики мы предлагаем наши измерительные приборы в комплекте с ПО 4 BAUR, которое легко интегрируется в существующие программы и обеспечивает сравнимость и экономию времени. Комбинация этих элементов с ПО statex®, а также наш опыт в области диагностики кабелей помогут сделать ваш выбор в пользу BAUR!
Инфографика

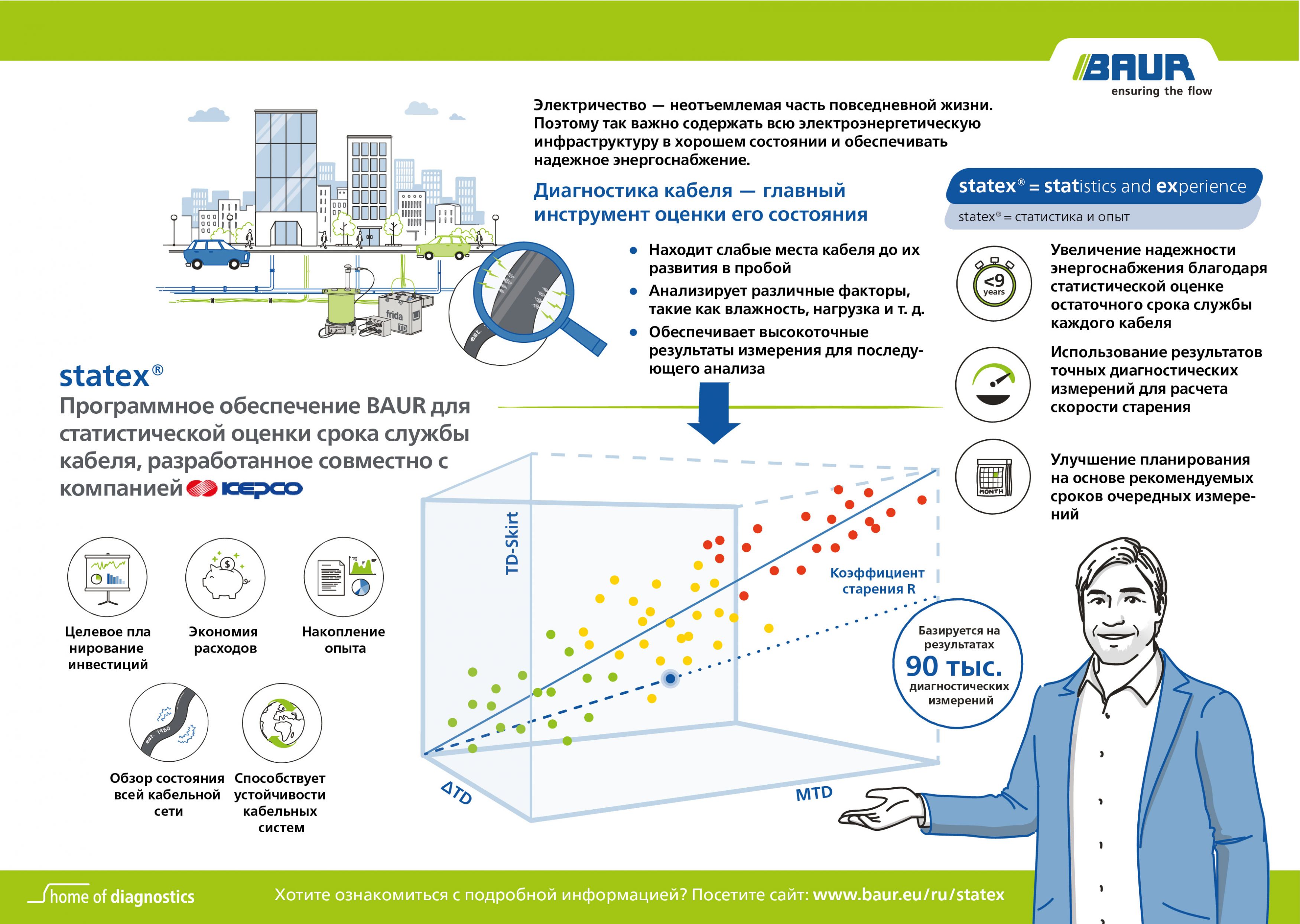

statex® с первого взгляда
Область применения и потенциал в наглядном графическом виде.
Информация об изделии
Литература
Нажмите
декабрь 2021 года
Остаточный срок службы кабелей среднего напряжения
Новые возможности дальнейшего развития разработанная диагностика коэффициента потерь
Что касается диагностики коэффициента диэлектрических потерь и связанного с этим анализа состояния кабелей среднего напряжения В отношении кабелей среднего напряжения сохраняется много устаревших, противоречивых или неверных представлений.
декабрь 2019 года

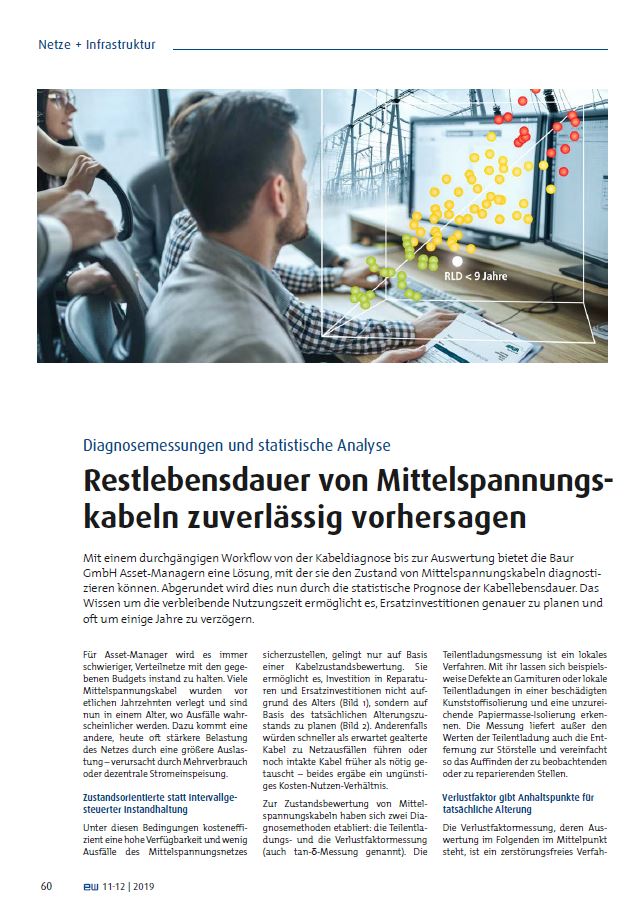

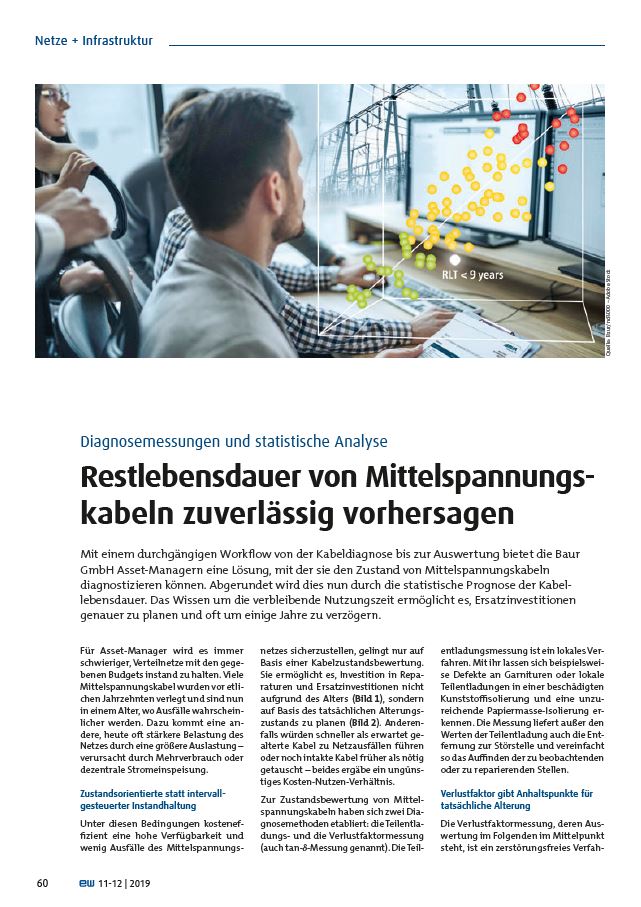

Диагностические измерения и статистический анализ
Надежное прогнозирование остаточного срока службы кабелей среднего напряжения
С помощью единого технологического процесса, охватывающего все этапы от диагностики кабелей до их оценки, компания Baur GmbH предлагает управляющим ресурсами предприятий решение, с помощью которого они могут диагностировать состояние кабелей среднего напряжения. Недавно это комплексное решение было дополнено функцией статистического прогноза остаточного срока службы кабелей. Знание оставшегося срока службы позволяет более точно планировать затраты на замену и зачастую позволяет отложить их на несколько лет.
июня 2019 г.
Безопасный прогноз
Статистический остаточный срок службы кабелей с statex®
программа statex® от компании BAUR — это отличное решение по планированию мероприятий для каждого, кто хочет использовать средневольтные кабели как можно дольше без ущерба для бесперебойности энергоснабжения. Новое аналитическое программное обеспечение выполняет оценку данных измерения коэффициента диэлектрических потерь (измерения tan δ) и вычисляет статистический остаточный срок службы кабелей на основании запатентованного алгоритма.
Документ

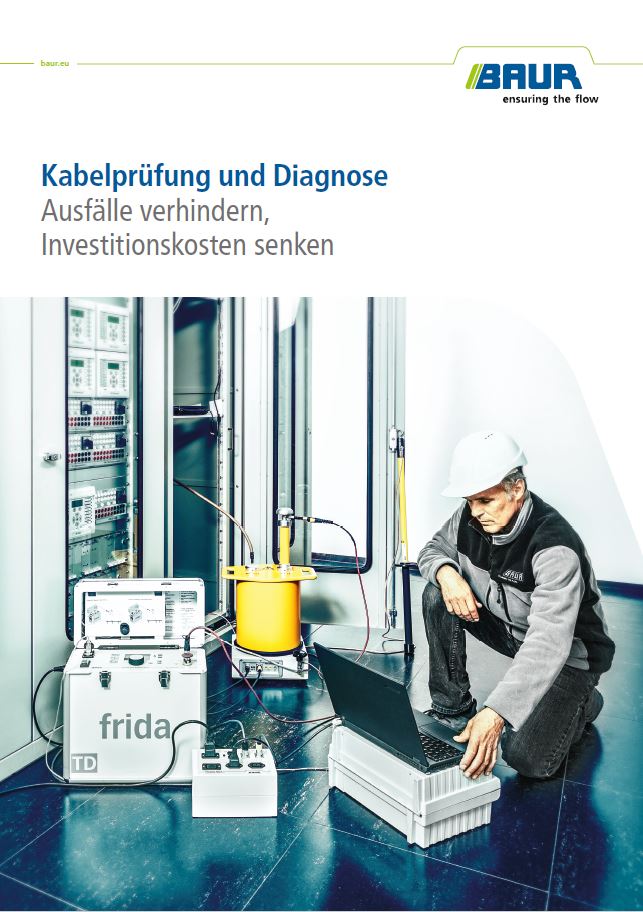

Испытание и диагностика кабеля
Документ
Статистический подход к оценке состояния и остаточного ресурса кабелей среднего напряжения (часть 3)
Глубокое понимание оставшегося срока службы кабелей среднего напряжения послужило основной мотивацией для проведения комплексной диагностики кабельных трасс Корейской электроэнергетической корпорацией (KEPCO). С 2011 года было продиагностировано более 15 000 кабельных трасс с целью оценки их состояния. Для точной оценки остаточного срока службы силовых кабелей XLPE был разработан уникальный алгоритм и логика оценки. В течение последних двух лет проводилась оценка этого подхода, в результате которой были получены адекватные результаты оценки. В данном исследовании показана применимость данной методики в других инженерных сетях.
Испытание и диагностика кабеля
Документ
Статистический подход к оценке состояния и остаточного ресурса кабелей среднего напряжения (часть 2)
В данном исследовании рассматривается один из наиболее важных вопросов для операторов подземных распределительных сетей. Как можно оценить остаточный срок службы подземных силовых кабелей? Ответ на этот вопрос объясняется с помощью нового подхода, примененного в корейской компании KEPCO.
Испытание и диагностика кабеля
Документ
Статистический подход к оценке состояния и остаточного ресурса кабелей среднего напряжения (часть 1)
В данной статье описывается новый подход к статистической оценке остаточного ресурса силовых кабелей, который позволяет эксплуатировать подземные кабели до предельного срока эксплуатации.
