IRG 400 / IRG 400 portable
Schnelle und präzise Kabelfehlervorortung
Das Impulsmessgerät IRG 400 ist ein effizientes Reflexionsmessgerät für die Kabelfehlervorortung, das schnelle und präzise Messergebnisse liefert.
Sie haben die Wahl: IRG 400 ist als portables Gerät im Koffer oder als 19"-Einschub im Syscompact 400 und Syscompact 400 portable verfügbar. Damit bietet es höchste Flexibilität und ist die Lösung für unterschiedlichste Anwendungsfälle.
Die Bedienung erfolgt wahlweise mit einem Tablet oder Laptop. In Kombination mit der bewährten BAUR Software 4 (Laptop) oder der neuen touchbasierten BAUR App BUI-F (Tablet) ist die Bedienung äußerst effizient. Das Impulsmessgerät ist via WLAN mit Tablet oder Laptop verbunden — so können Sie die Messung galvanisch getrennt außerhalb des HV-Bereichs durchführen.
IRG 400 – die Vorteile
Messen mit IRG 400
Das Impulsmessgerät IRG 400 ist ein Reflexionsmessgerät für die Kabelfehlervorortung. Mit drei Messeingängen ermöglicht IRG 400 eine dreiphasige Messung an spannungsfreien Leitungen. Zudem hat es einen integrierten CAT IV/600 V-Filter und darf daher – mit entsprechend zertifizierten Messleitungen – an spannungsführenden Kabeln bis 400 V eingesetzt werden. Kombiniert mit einem Stoßspannungsgenerator ist auch die Vorortung hochohmiger Fehler möglich.
Vor allem die SIM/MIM-Methode zündet Fehler mit einem einzigen HV-Impuls und führt somit nicht nur schnell zu präzisen Ergebnissen, sondern ist auch noch kabelschonend.
Die verfügbaren Messmethoden:
TDR
Impulsreflexionsmethode zur Ortung von niederohmigen Fehlern, Kabelunterbrechungen und zur Bestimmung der Kabellänge.
SIM / MIM
Hochohmige Fehler und Durchschlagfehler werden durch einen einzigen HV-Impuls gezündet und die Fehlerentfernung mehrfach und sehr genau mit der TDR-Technik gemessen und automatisch ausgewertet.
*in Kombination mit einem Stoßspannungsgenerator
ICM
Stoßstrommethode zur Ortung hochohmiger Fehler und Durchschlagfehler. Die Fehlerentfernung wird durch die Auswertung der Stoßstromdiagramme bestimmt. Speziell für die Anwendung an langen Kabeln geeignet.
*in Kombination mit einem Stoßspannungsgenerator
Decay (optional)
Spannungsgekoppelte Ausschwingmethode zur Ortung von Durchschlagfehlern mit hoher Spannung. Zur Ermittlung der Fehlerentfernung werden die oszillierenden Spannungsreflexionswellen automatisch ausgewertet.
Ein neues Bedienkonzept
Angepasst an Ihre Bedürfnisse

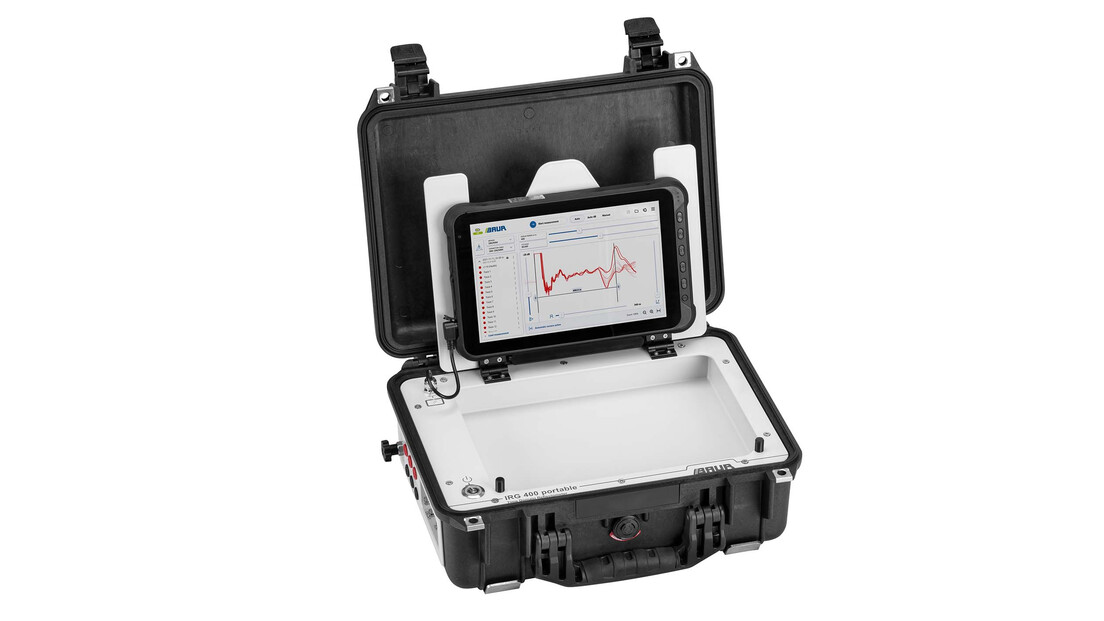

IRG 400 portable, die Kofferversion des Impulsmessgeräts, wird über ein feldtaugliches 10"-Tablet bedient, auf dem die neue BAUR App BUI-F installiert ist. IRG 400 als 19"-Einschub im Syscompact kann wahlweise über das Tablet oder über ein 15"-Notebook, das mit der BAUR Software 4 ausgestattet ist, bedient werden.
In beiden Fällen ist das Bedienelement über eine Funkverbindung mit dem Messgerät verbunden. Das heißt, Sie können nach dem Anschließen des Messgeräts den HV-Bereich verlassen und die Messung an einem sicheren und komfortableren Ort durchführen. So wird Arbeiten nicht nur sicherer, sondern auch komfortabler und ergonomischer.
Während die BAUR Software 4 mit ihren vielfältigen Anwendungsmöglichkeiten und Funktionen trumpft, ist die BAUR App BUI-F eine reduzierte Version, mit der Sie Kabelfehler in kürzester Zeit vororten können. Sie möchten Berichte erstellen und den Laptop auch als Arbeitsgerät im Büro verwenden – dann ist die BAUR Software 4 die richtige Wahl für Sie!
Die neue BAUR App BUI-F
Entdecken Sie die nächste Generation der Kabelfehlerortung.
Der ergonomische Aufbau des User Interface und die intuitive Touchbedienung machen aus der neuen BAUR App BUI-F ein hocheffizientes Bedienelement. Das kontraststarke 1000 cd, high brightness Display erleichtert die Bedienung des Impulsmessgeräts IRG 400 insbesondere im Freien.
Die neue App punktet außerdem mit praktischen Funktionen: Die entfernungsabhängige Entdämpfung erleichtert das Auswerten von weit entfernten Ereignissen, während die TDR-Sprungimpuls-Messung für nahe Ereignisse wie nicht erlaubten Abzweigungen entwickelt wurde.
Die schlanke App ist die richtige Wahl für all jene, die sich aufs Wesentliche konzentrieren möchten: Schnelle und präzise Kabelfehlervorortung!
IRG 400: 2 unterschiedliche Anwendungsfälle
Portable Kofferversion vs. 19"-Einschub für Kabelfehlerortungssystem
Das Impulsmessgerät IRG 400 ist als portables Stand-alone-Gerät mit Koffer oder als 19"-Einschub für Kabelfehlerortungssysteme erhältlich.
Während die portable Kofferversion die schnelle Lösung für niederohmige Fehler ist, kann das Reflexionsmessgerät in Verbindung mit einem SSG oder eingebaut in ein System auch hochohmige Fehler schnell und präzise orten.
Bei der Bedienung besteht die Wahl zwischen einem 15,6“-Notebook mit der bewährten BAUR Software 4 oder einem 10,1“-Tablet mit der innovativen touch-optimierten BAUR App BUI-F.
Wofür interessieren Sie sich?
Anwendungsfall
- Niederohmige Fehler (in Kombination mit einem Stoßstromgenerator auch für hochohmige Fehler)
- Verfügbare Messmethoden: TDR-Messung (in Kombination mit einem Stoßstromgenerator auch SIM/MIM- oder ICM-Messungen)
- Bedienung: via Tablet und schlanker BAUR App BUI-F (nur Messen, keine Reporterstellung)
- Kein Messwagen oder System notwendig
BAUR Lösung

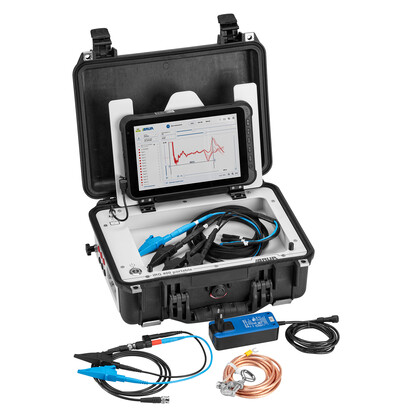

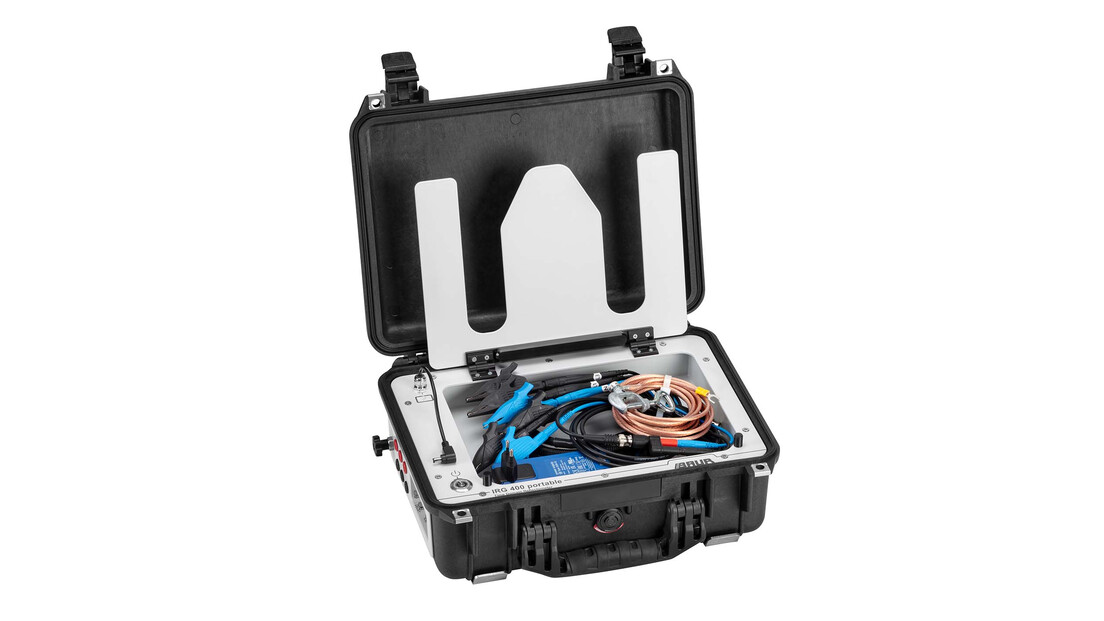

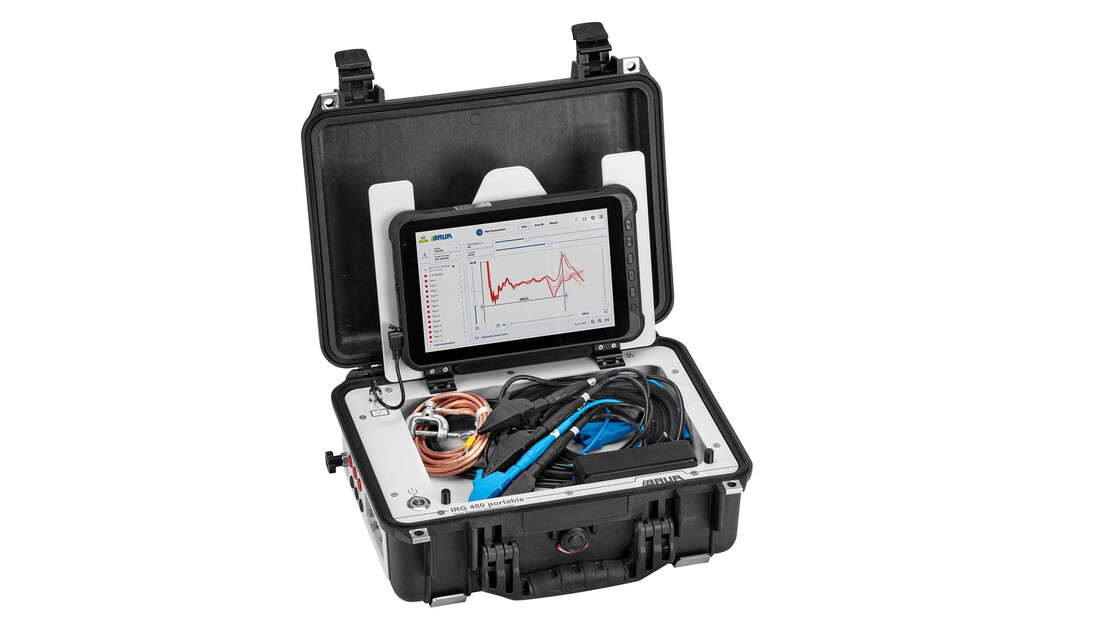

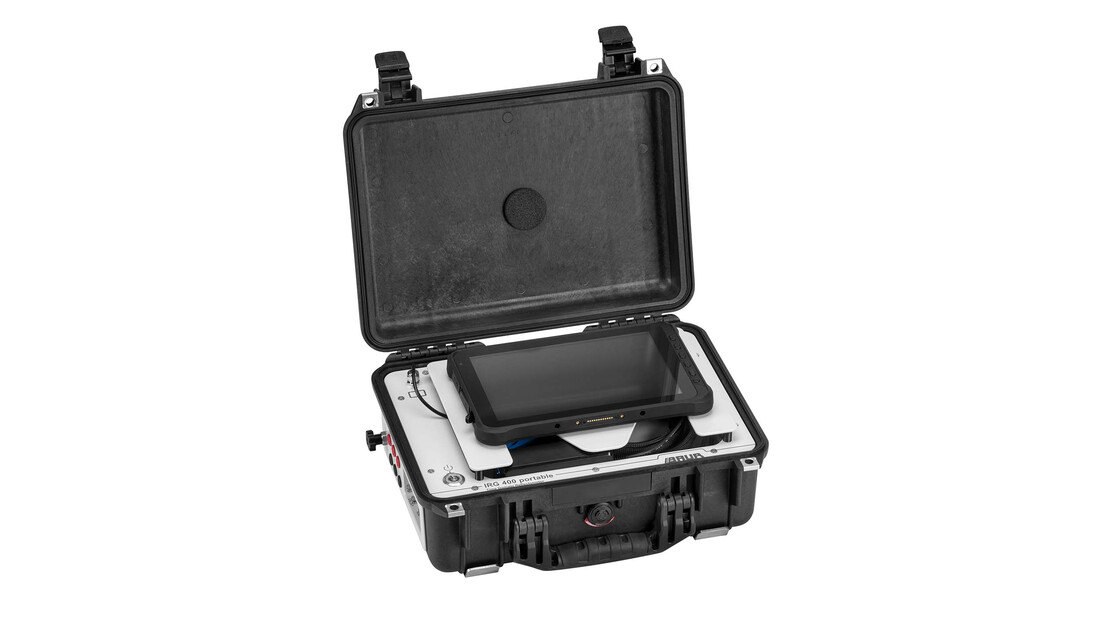

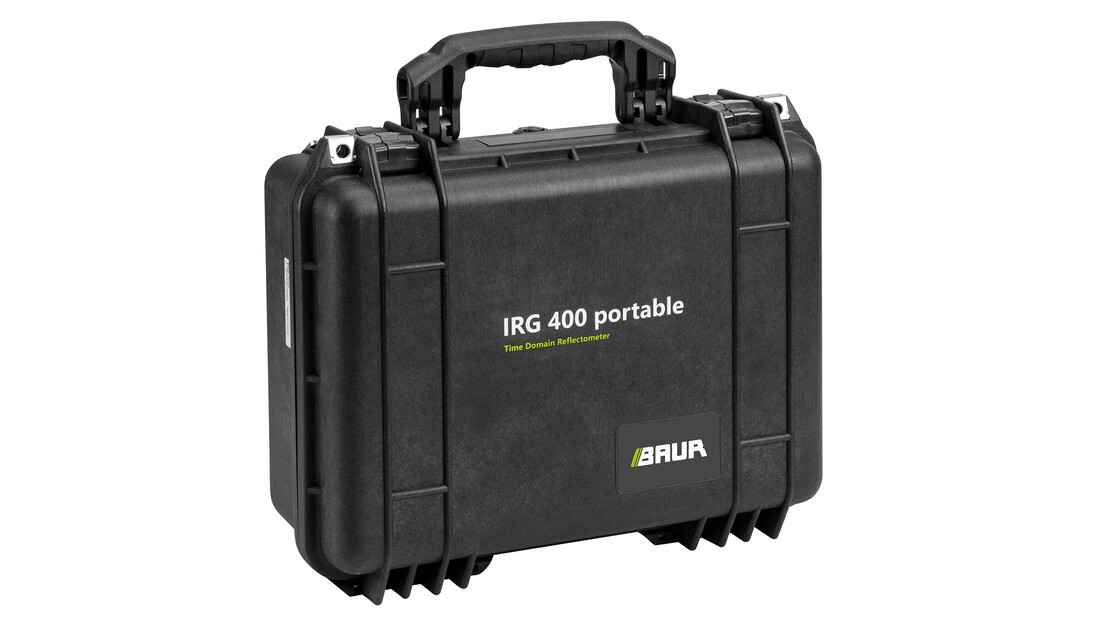

Impulsreflexionsmessgerät IRG 400 portable
Anwendungsfall
- Nieder- und hochohmige Fehler
- Verfügbare Messmethoden: TDR, ICM, SIM/MIM, Decay (optional)
- Bedienung: via Tablet und BAUR App BUI-F oder via Laptop und BAUR Software 4 (mit erweiterten Funktionalitäten)
- Kein Messwagen notwendig
- In Kombination mit dem BAUR protrac® auch zur Kabelfehlernachortung geeignet
BAUR Lösung

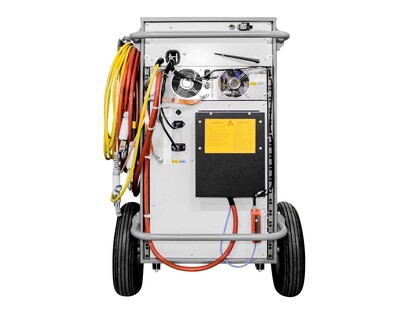

Syscompact 400 mit IRG 400 19"-Einschub
Produktinformationen
Literatur
Pressemitteilungen
September 2023
Einfach (und) sicher:
Das Impulsreflexionsmessgerät IRG 400
Das neue IRG 400 von BAUR ist ein leicht zu bedienendes Reflexionsmessgerät für die Kabelfehler-Vorortung. Kombiniert mit einem Stoßspannungsgenerator, ist es für die Fehlersuche an allen Kabeln und Energiekabeln geeignet. Mit drei Messeingängen ermöglicht das IRG 400 eine dreiphasige Messung an spannungsfreien Leitungen. Zudem hat es einen integrierten CAT IV/600 V-Filter und darf daher – mit entsprechend zertifizierten Messleitungen – an spannungsführenden Kabeln bis 400 V eingesetzt werden. Weitere Anschlüsse erlauben den Einsatz aller HV-Vorortungsmethoden.
