测定电缆线路的剩余使用寿命
每个资产管理者的目标是在不损坏供电安全的情况下尽可能长地使用中压电缆。BAUR 提供解决方案：新的分析软件 statex® 评估介质损耗因数测量（tan δ 测量）的数据，然后通过获得专利的算法计算出电缆的统计剩余使用寿命 – 前所未有的精确和清晰。
statex® – BAUR 创新
-
通过最大程度地使用中压电缆，实现显著的节约潜力
-
每年进行精确的投资计划
-
有针对性的测量 - 整个电缆电网状态的概览
... 所有这些都大幅度提高了供电安全！
使用 statex® 软件的优势一览
电缆电网的状态一览
有针对性的投资规划
缩减成本
积累经验
为可持续发展做贡献
statex® 是电缆诊断的重要组成部分
电力是我们日常生活的重要组成部分。因此，保持电力基础设施处于完好状态并确保供电安全非常重要。电缆诊断是此过程不可或缺的一部分。BAUR 将最现代化和最精准的电缆诊断工具集于一身。
此 statex® 软件可承接哪些任务，请查看产品视频获悉。

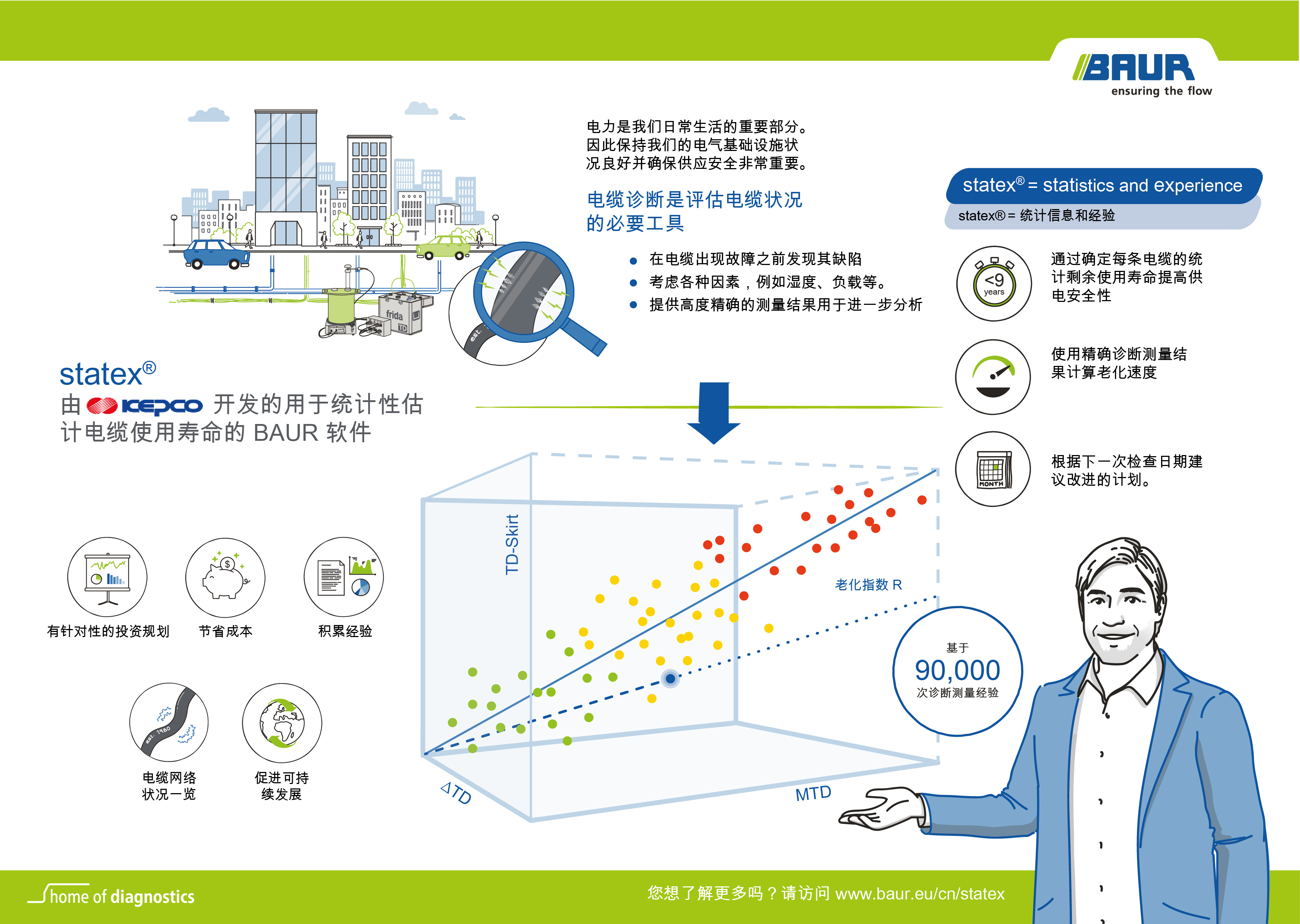

分析软件 statex® 用于基于通过 VLF-truesinus® 电压（Very Low Frequency 频率极低） 除了根据 IEEE 400.2 的常规评估参数（SDTD、MTD 和 ΔTD），statex® 还考虑了一个表示 通过考虑各自的企业规章和以三维矩阵可视化显示不同评估参数之间的复杂关基于经验的电缆状态判断和统计剩余使用寿命预测
的损耗因数诊断具体确定电缆线路的老化状态、老化速度和统计剩余使用寿命。
损耗因数（TD）的时间稳定性的新参数 TD-Skirt。这实现了对电缆线路的老化指数 R 和
老化速度 VR 的计算。也同样能够给出准确的建议，何时应进行再次测量或者需要在电
缆线路上作业。在计算时还纳入了电缆的经济运行限值和内部安全期，由此可以确定必
须更换电缆的最佳时间点。
系，statex® 为经济和运行安全资产管理提供了一种具有开创性的新可能性。
此 statex® 软件的图片说明

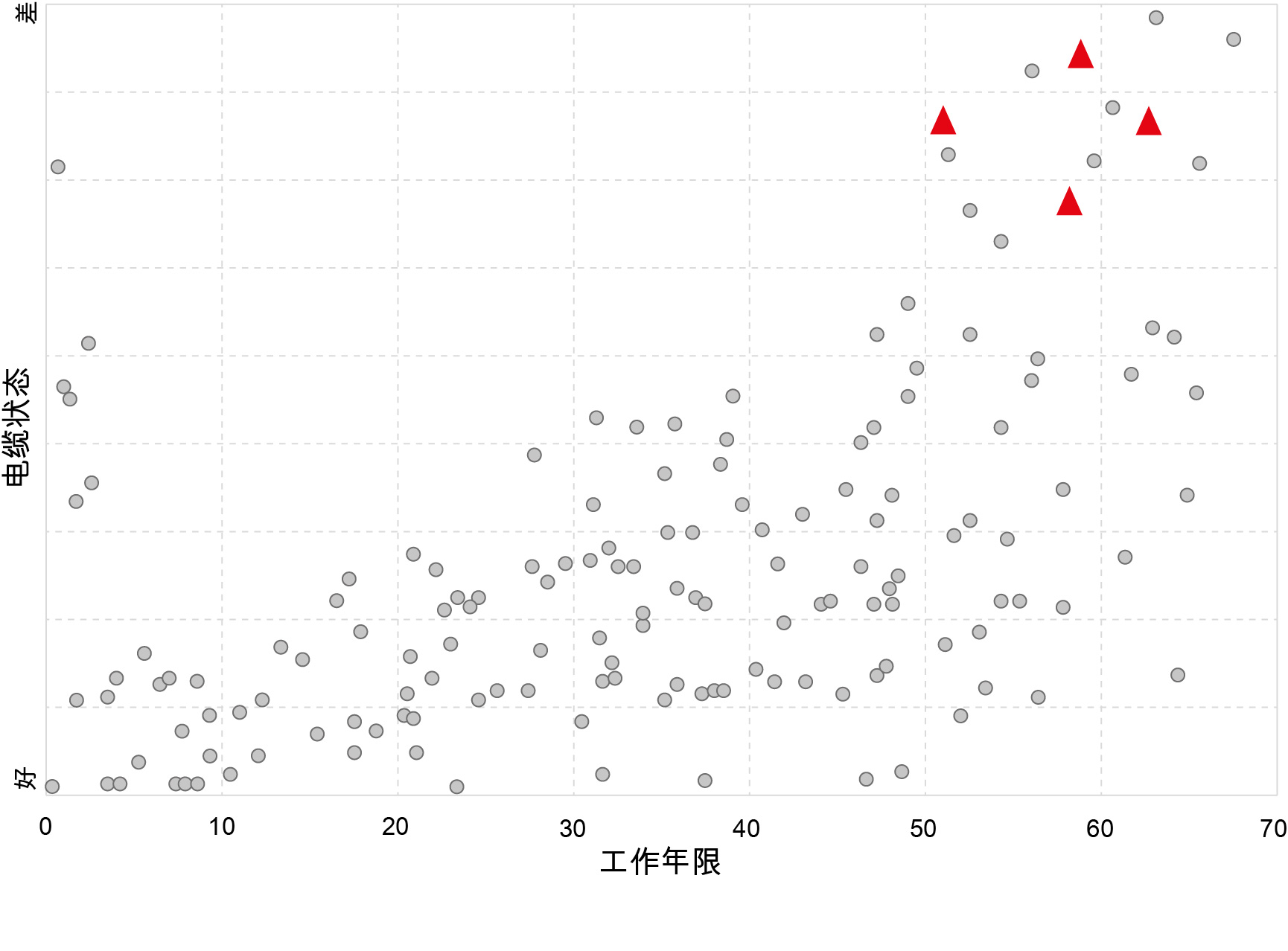

图 1：
根据工作年限和实际状态显示电缆电网及各条电缆线路
电缆状态取决于各种因素，例如使用寿命、机械和电气结构、电力负荷、机械应力，湿度等。
工作时间与老化之间没有直接关系！

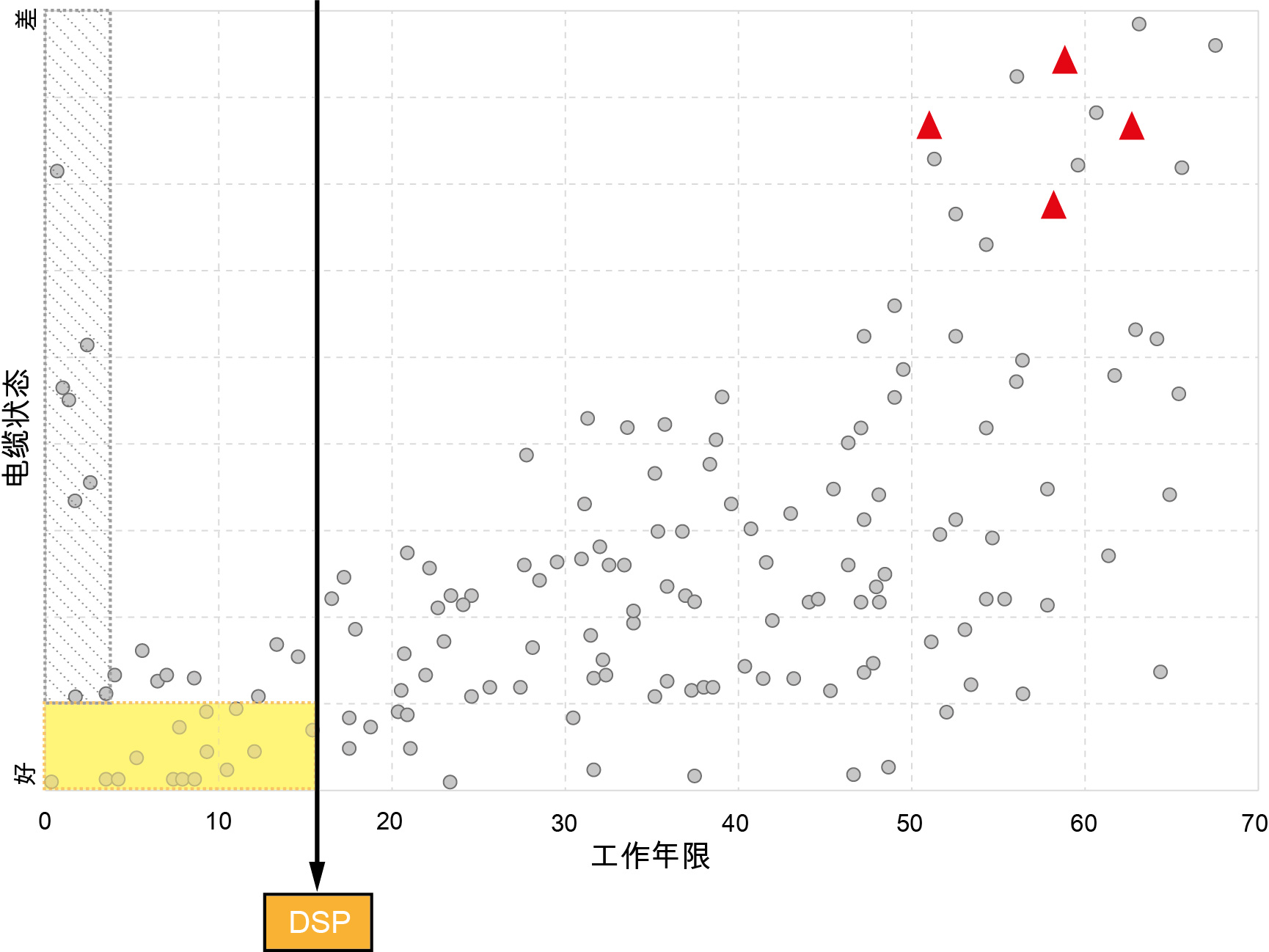

图 2：
DSP（老化开始时间点，Degradation Starting Point）
在第一阶段中，电缆几乎没有老化。早期故障通常是由于安装错误或电缆质量不佳而造成的。这些故障可以通过使用附带的局部放电 (PD) 测量和介质损耗因数测量 (TD) 进行调试测试来加以避免（BAUR 软件 4）
DSP 指的是电缆的统计老化开始时间点。

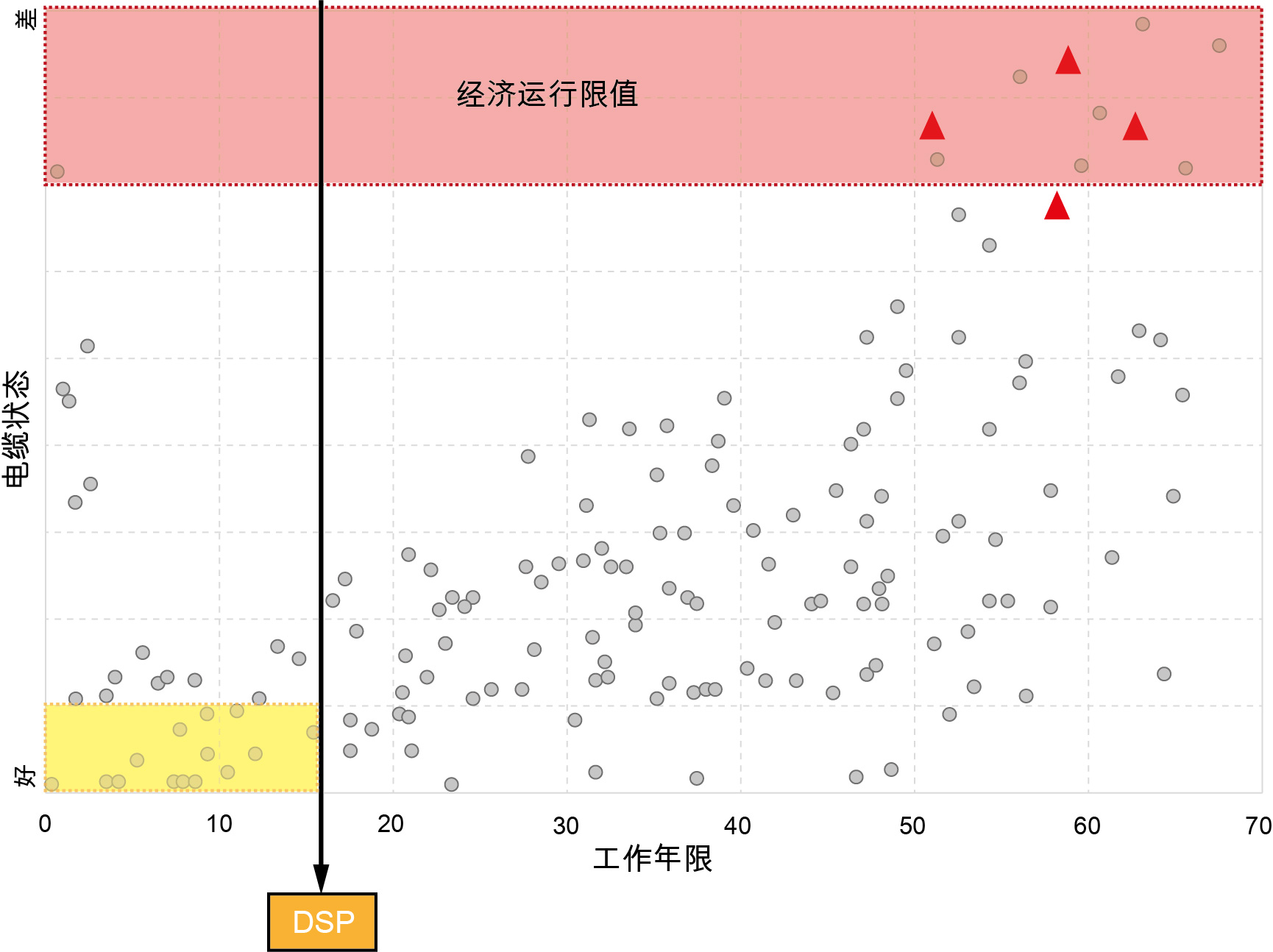

图 3：
经济运行限值
经济运行限值指的是电缆发生故障的可能性增加的区域。 这是基于对电缆类型相同的 15,000 条电缆线路的测量结果进行分析得出的结论。
此 statex® 软件的图片说明

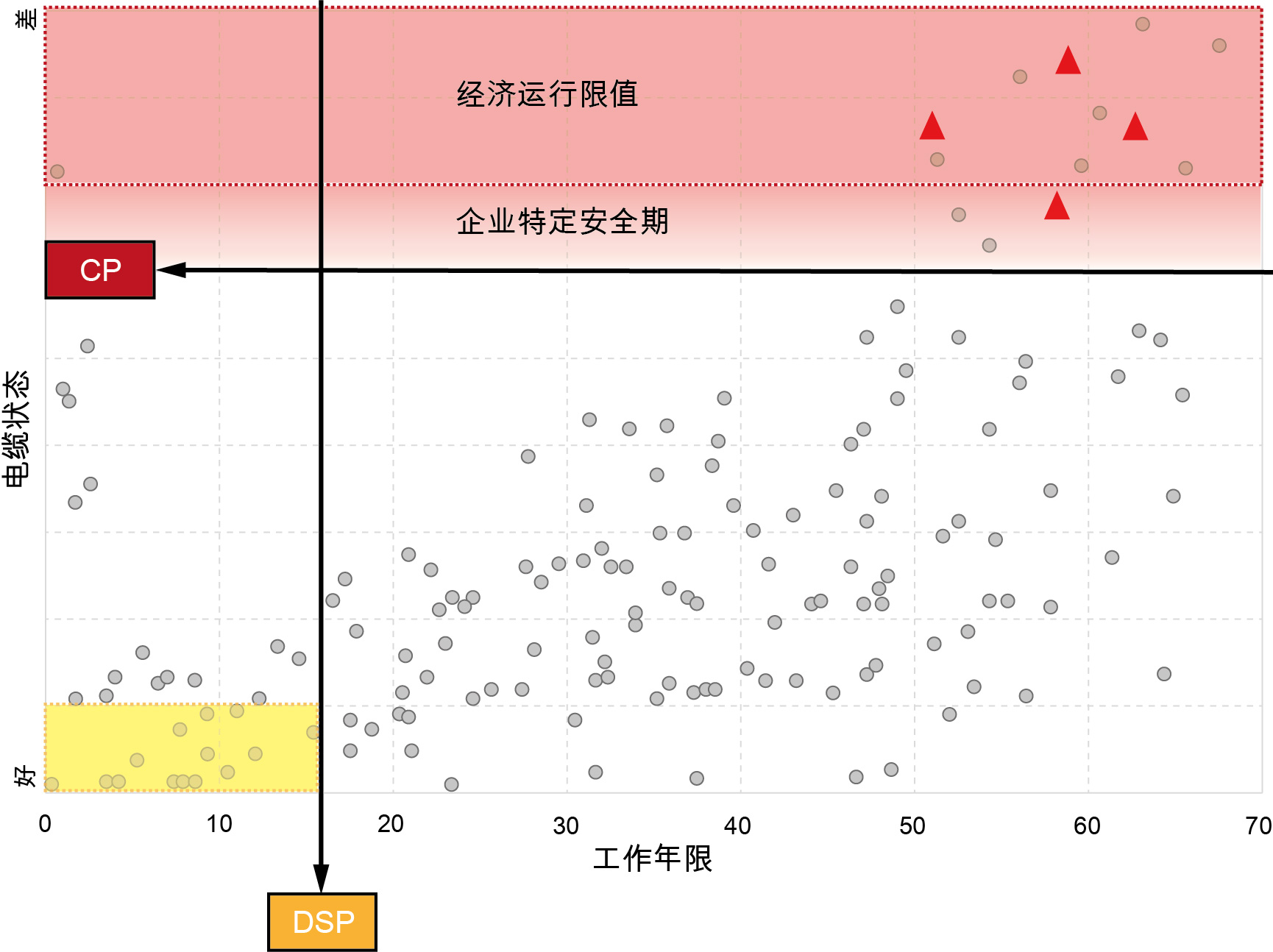

图 4：
临界点 (CP, Critical Point)
每个公司都可以根据自己的经营理念在经济运行限值中增加公司特定的安全边际。如果将这两个区域结合起来， 则可以确定临界点 (CP)。此临界点指的是电缆状态的极限，达到此极限时应更换电缆。

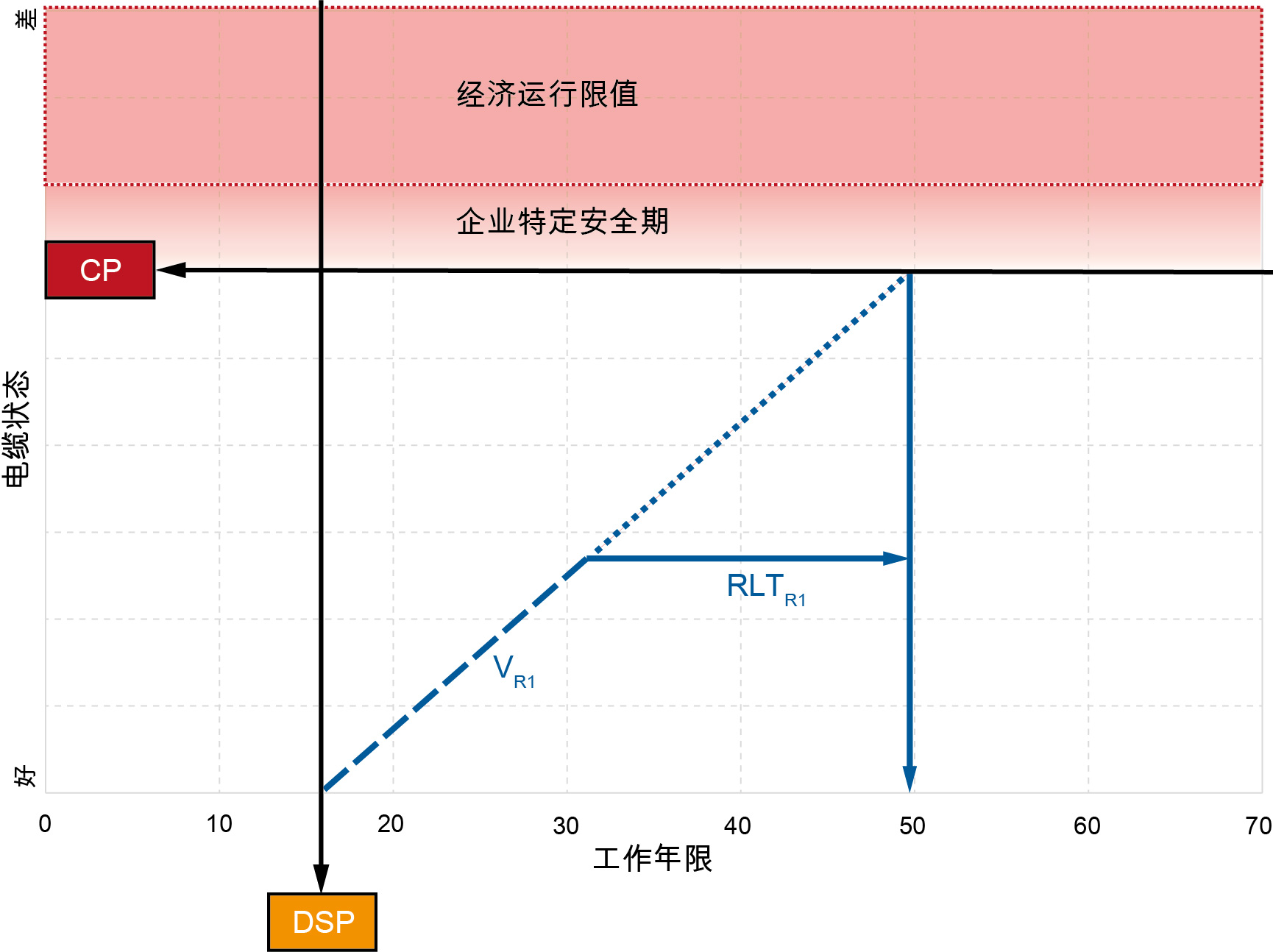

图 5：
老化速度
老化速度是根据老化开始时间点 (DSP) 和第一个介质损耗因数测量 (TD) 值计算得出的。 在完成第一次介质损耗因数测量 (TD) 之后，即可测定统计的剩余使用寿命。

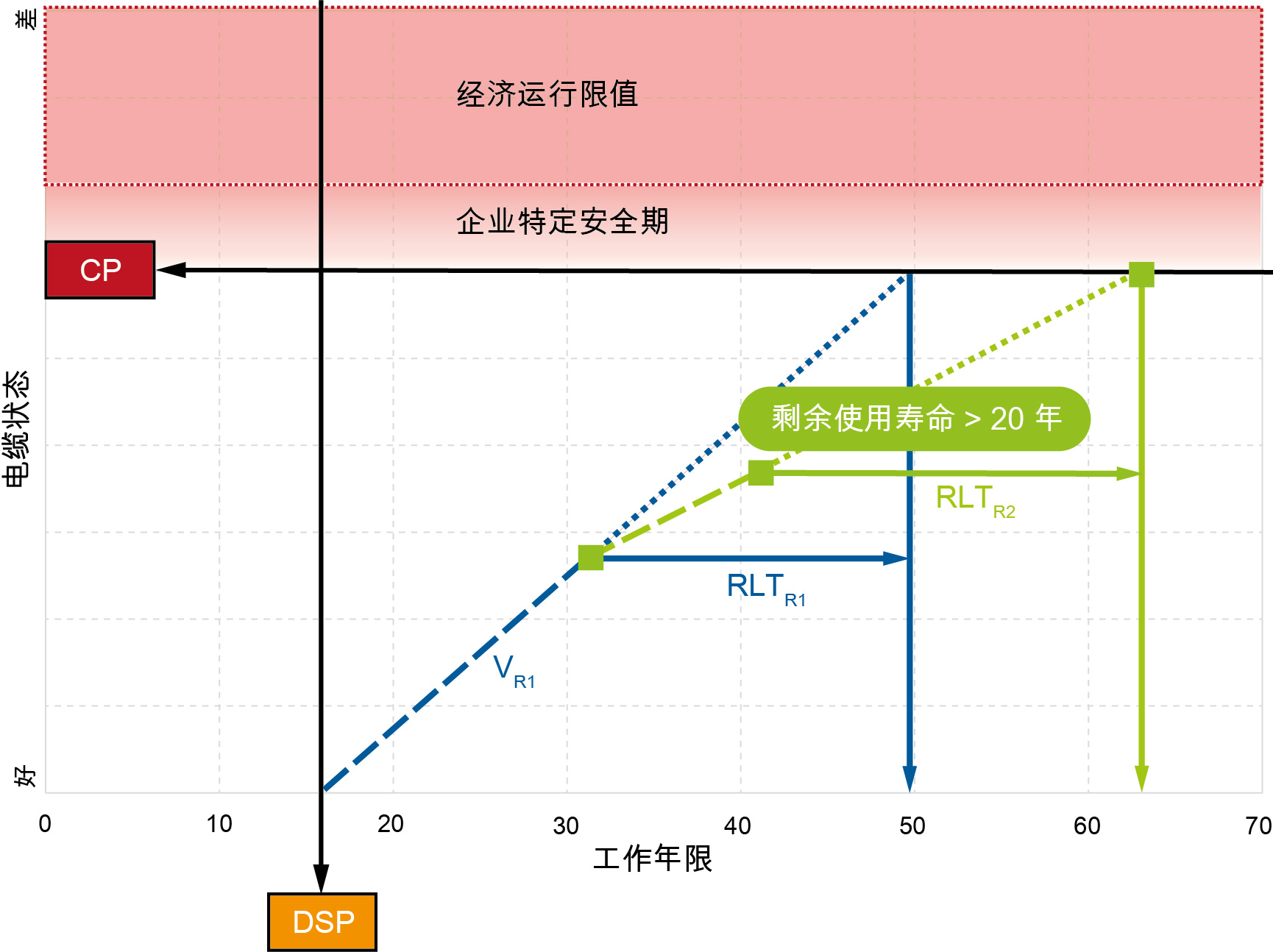

图 6：
统计剩余使用寿命
通过考虑后续介质损耗因数测量 (TD) 的结果，可以始终根据当前的影响调整统计剩余使用寿命的结果。 这意味着两次测量之间的剩余使用寿命可以延长数年。
此外，该软件还会给出一个 建议的下一次测量 日期。
诊断测量和统计分析
可靠地预测中压电缆的剩余使用寿命
凭借从电缆诊断到评估的贯穿式工作流程，Baur GmbH 为资产管理者提供了一种可诊断中压电缆状态的解决方案。现在将通过对电缆使用寿命的统计预测来解决这一问题。知道剩余使用寿命可以更准确地计划电缆更换投资，并且通常会让使用寿命延长数年。

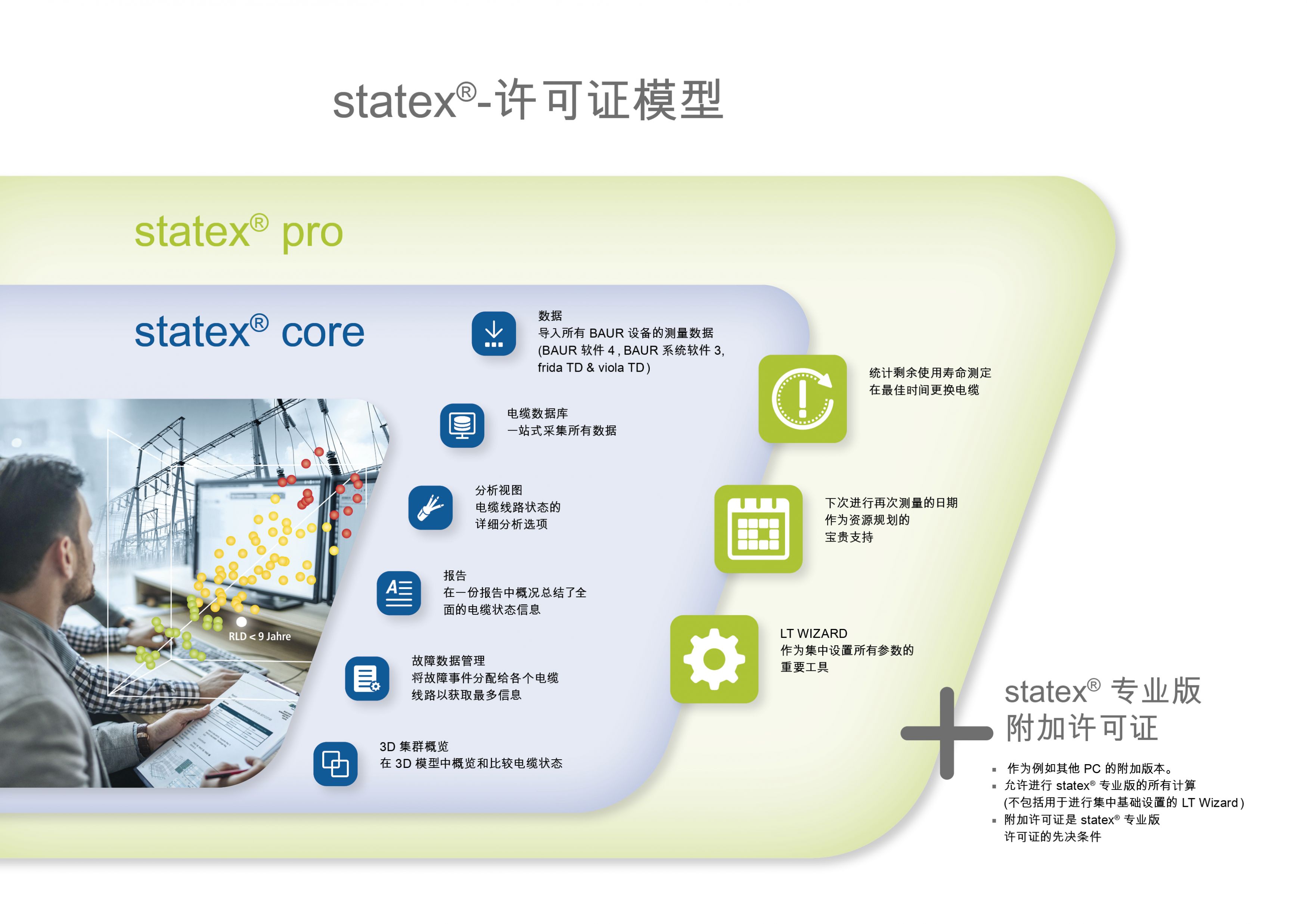

statex® 软件许可证一览
通过此 statex® 软件包，您可以选择最适合自己的版本 – 在日常生活中获得最大收益。核心版本提供了对该主题的最佳入门介绍，而专业版本则代表了具有最大功能范围和软件功能的软件包。附加许可证可使专业许可证可以在多台 PC 上使用 – 以获取最多信息。
解说视频
讲解视频：statex® - 对电缆使用寿命进行统计预测（德语字幕）
分析软件 statex® 用于基于通过 VLF-truesinus® 电压（Very Low Frequency 频率极低）的损耗因数诊断具体确定电缆线路的老化状态、老化速度和统计剩余使用寿命。
讲解视频：home of diagnostics
BAUR 将高端测量设备和最先进的软件集于一体。我们可提供我们的测量设备结合 BAUR 软件 4 一起用于诊断，此软件可轻松集成到现有例程中，从而提高可比性并节省时间。这些元素与 statex® 软件的结合以及我们在电缆诊断领域的经验，让 BAUR 成为您的诊断之家！
产品信息
文献
新闻
2021年12月
中压电缆的剩余寿命
进一步发展的新可能性 开发的损失因子诊断法
关于中压电缆的耗散系数诊断和相关条件分析 在中压电缆方面，许多过时的、矛盾的或不正确的想法依然存在。
2020年12月

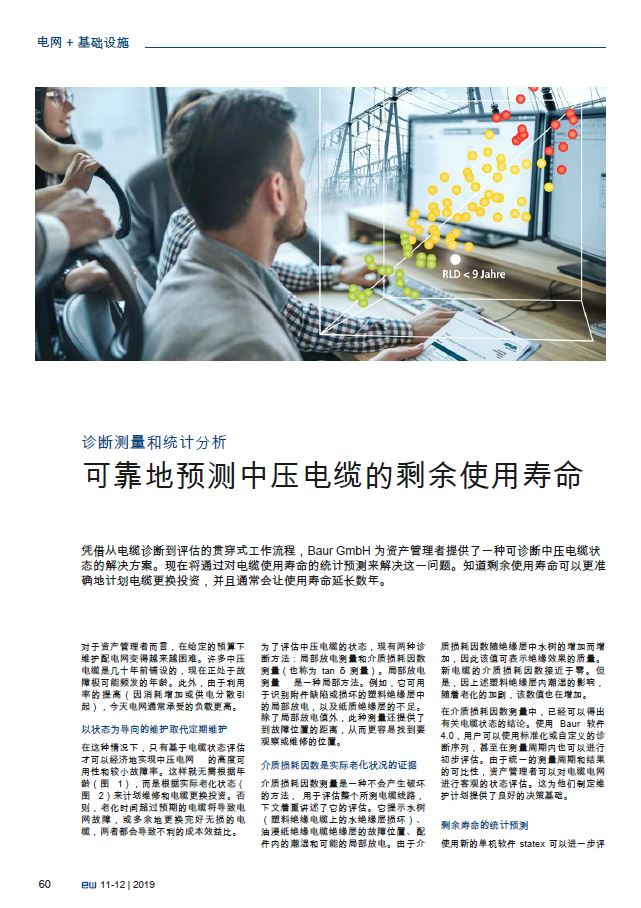

诊断测量和统计分析
可靠地预测中压电缆的剩余使用寿命
凭借从电缆诊断到评估的贯穿式工作流程，Baur GmbH 为资产管理者提供了一种可诊断中压电缆状 态的解决方案。现在将通过对电缆使用寿命的统计预测来解决这一问题。知道剩余使用寿命可以更准 确地计划电缆更换投资，并且通常会让使用寿命延长数年。
2019 年 6 月
安全预测
统计带 statex® 的电缆的剩余使用寿命
对于希望在不影响供电连续性的前提下尽可能长时间使用中压电缆的用户来说，BAUR 的 statex® 程序是完美的规划解决方案。新的分析软件可评估介质损耗因数测量数据（tan δ 测量），并根据专利算法计算出电缆的统计剩余使用寿命。
论文

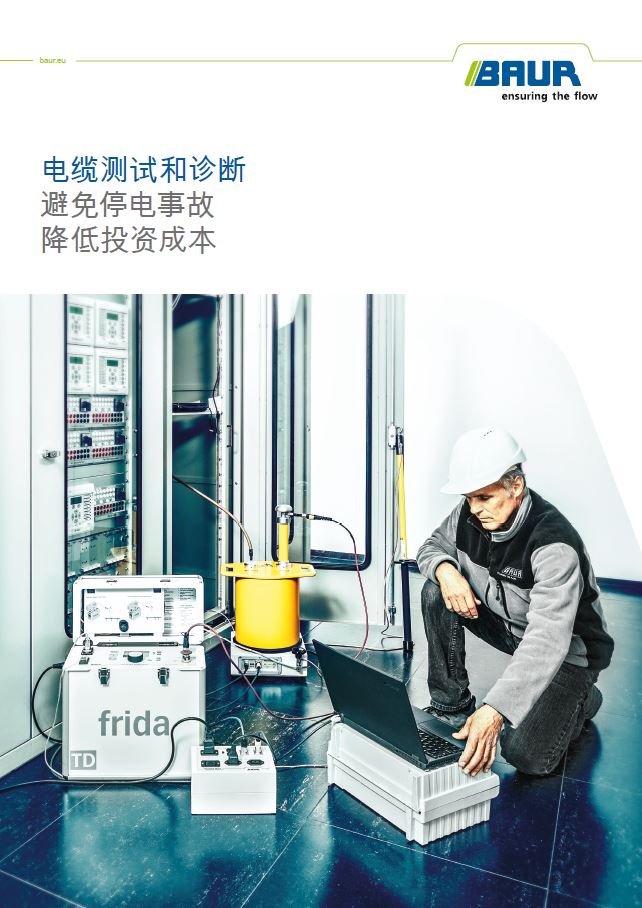

电缆耐压检查和诊断
