电缆诊断：用正确的工具降低电网成本
视频
如果已知电缆线路的状况，通常可以延长其运行时间；可以有针对性地进行维修，并计划和降低更换和维护成本预算。为了尽量缩短用户为从电缆诊断中获益而投入的时间，BAUR 提供了一个全面的解决方案体系：“home of diagnostics”。
在这里，测量技术和分析方法形成一个有机的完整方案包，简化电缆诊断并最大限度地提高经济效益。诊断解决方案可提供有关电缆状态的可靠信息，从而在决定是否继续使用电缆或采取升级措施时提供更多的确定性。
为使用户能够充分利用电缆诊断，诊断能力中心还提供咨询服务作为对产品线的补充。咨询对象既包括首次接触诊断技术并希望成功入门的电网运营商，也包括要优化流程并提高经济效益的公司。
更高效地计划投资
通过电缆诊断，您可以解决最大电网可用性和最小维护成本与修理费用之间的矛盾。因为我们的诊断系统将提供以电缆状态为导向并优化成本的维护。
降低修理费用
基于我们对电缆状态的准确分析，您仅需在确实必要的位置采取花费不菲的改装或维护措施。预防性措施或更换不必要的长距离电缆线路已成为过去。
对新设备的质量检查
诊断方法是很常用的，例如评估一个套管连接组件的安装质量。通过对新设备的质量控制,您可以避免价格昂贵的投诉或者后续的损坏。
可靠的电缆诊断基于这两种方法：
介质损耗测量（tan-δ 或 TD 测量），
在不损害电缆的情况下，提供有关整个电缆绝缘层状况及其老化情况的明确信息（针对中长期网络维护规划）
局部放电测量（TE 测量）
用于检测电缆故障位置，例如接头和终端接头以及电气树的缺陷
局部放电测量或介质损耗测量本身可提供有关电缆状态的有价值信息，但如果将其结果与实际情况结合考虑，则可提供附加值，更清晰地反映电缆状态。例如，众所周知附件中的局部放电活动会受到潮湿和进水的影响，但局部放电测量无法检测到潮湿。只有当介质损耗测量显示附件干燥时，才能对测量到的局部放电进行可靠的评估。
节省时间，一个工步即可完成两项诊断测量
使用合适的设备配置，可在一个工步中完成介质损耗和局部放电测量，并从 BAUR 软件 4 中启动。通过组合测量为用户节省时间；只需一次连接技术设备，就能在相同的时间内获得更全面的电缆状态信息。

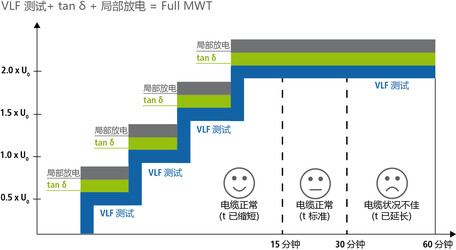

监测式耐压试验：诊断测量和电缆耐压测试相结合
在调试或维修后，除了介质损耗测量和局部放电测量，还可以在一个过程中进行电缆耐压测试（监测式耐压试验）。其间测试和测量电压逐步升高。如果测量结果表明电缆完好无损，则可以根据需要缩短过程。反之，如果测量结果表明存在潜在的薄弱点，则可延长测量持续时间以获得确定性。调整测试耗时后，用户只需花费其认为必要的时间。（见插图）。
施行自己的诊断理念
BAUR 测量技术提供了大量标准化测试和预定义测量流程。然而，根据网络和目标的不同，偏离这些标准也是有用的。因此，根据公司自己的诊断理念，BAUR 软件 4 允许自定义测量流程，即使是年轻的技术人员也能可靠地开始工作。这缩短了熟悉工作的过程，并避免了测量误差。使用 BAUR 软件 4 可以将自定义的测量流程传送到同类设备上，这样所有的诊断测量都能以相同的方式进行，并且测量结果可以相互比较。
现场初步生成评析和报告
BAUR 软件 4 不仅用于操作测量设备，还能保存测量值和分析结果。测量结束后，软件会生成（可定制的）报告。在现场，测量技术人员可以通过笑脸表情来了解电缆是否正常，或者是否需要进一步测量或查找故障和维修。报告中还包含详细信息，软件会保存所有测量值。这些数据便于转发，可提供用于资产管理评估。
视频
计算电缆的剩余使用寿命
视频
分析软件 statex® 对介质损耗测量（tan δ 测量）的数据进行分析，然后通过获得专利的算法计算出电缆的统计剩余使用寿命。该软件基于一个大型数据池，其中存储了塑料绝缘电缆、油浸纸绝缘电缆以及混合线路的测量结果。与根据 IEEE 等标准进行的评估相比，statex® 的分析能更精确地评估电缆状态。通过分析，用户往往能将电缆的使用寿命延长数年，这意味着更换电缆的投资大幅减少。
statex® 结果还为下一次电缆诊断的时间、维护工作或电缆更换的时间提供了建议。
BAUR 诊断能力中心
BAUR 诊断能力中心在电缆诊断的各个阶段为您提供支持。您可以信赖我们具有 30 多年经验的服务。
采购 （其他）设备和软件前的初次咨询
制定个性化诊断策略和评估逻辑
设备和软件培训（线上或现场）
软件工具 BAUR 软件 4 和 statex® 的使用咨询
我们还能帮助您完善现有策略，并根据新要求调整测量流程或评估。
“home of diagnostics”由此可为配电系统运营商提供评估其地下中压电缆所需的一切：硬件、软件和咨询服务，使用户能够以最小的投入获得最大的电缆诊断效益。因此，新客户可以更快地获得经济效益，而现有用户则可以进一步优化流程、节省时间并掌握有关其网络状态的更多情况，从而获取更可靠的资产管理信息。
