IRG 400 / IRG 400 portable
快速和精确预定位电缆故障
IRG 400 是一款用于电缆故障预定位的高效反射测试仪，可提供快速且精准的测量结果。
您有以下选择：IRG 400 可以作为装在便携箱中的便携式设备，也可以作为 Syscompact 400 和 Syscompact 400 portable 中的 19" 插入设备使用。因此 <span>它可以提供最高的灵活性，是适用于多种应用情况的解决方案。
可以选择通过平板电脑或笔记本电脑进行操作。与成熟的 BAUR 软件 4（笔记本电脑）或者新的触摸式 BAUR 应用程序 BUI-F（平板电脑）组合使用，操作效率极高。新一代 IRG 通过 WLAN 连接平板电脑和笔记本电脑 - 因此您可以，以电流隔离的方式在高压范围外进行测量。
IRG 400 – 优点
使用 IRG 400 测量
IRG 400 是一款用于电缆故障预定位的反射测试仪。IRG 400 有三个测量输入端，可在无电压线路上进行三相测量。此外，它还具有集成式 CAT IV/600 V 滤波器，因此适用于通过认证的测量导线，在高达 400 V 的带电压电缆上使用。与冲击电压发生器组合使用，还可以预定位高阻故障。
最重要的是，SIM/MIM 方法（二次/多路脉冲检测法）通过单个高压脉冲触发故障，因此不仅可以快速获得精确的结果，而且也不会损坏电缆。
可用的测量方法：
TDR
脉冲反射法可定位低阻故障、电缆断点和确定电缆长度
SIM / MIM
高阻电缆故障和击穿故障将在独特的高压脉冲下触发，然后使用 TDR 技术多次高精度地测量故障距离并自动进行评估。
*配合冲击电压发生器使用
ICM
冲击电流法用于定位高阻电缆故障和击穿故障。通过分析冲击电流图确定故障距离。特别适用于长电缆。
*配合冲击电压发生器使用
Decay
电压耦合的衰变法用于通过施加高压定位击穿故障。通过自动评估振荡电压反射波来测定故障距离。
新操作方案
适配您的需求

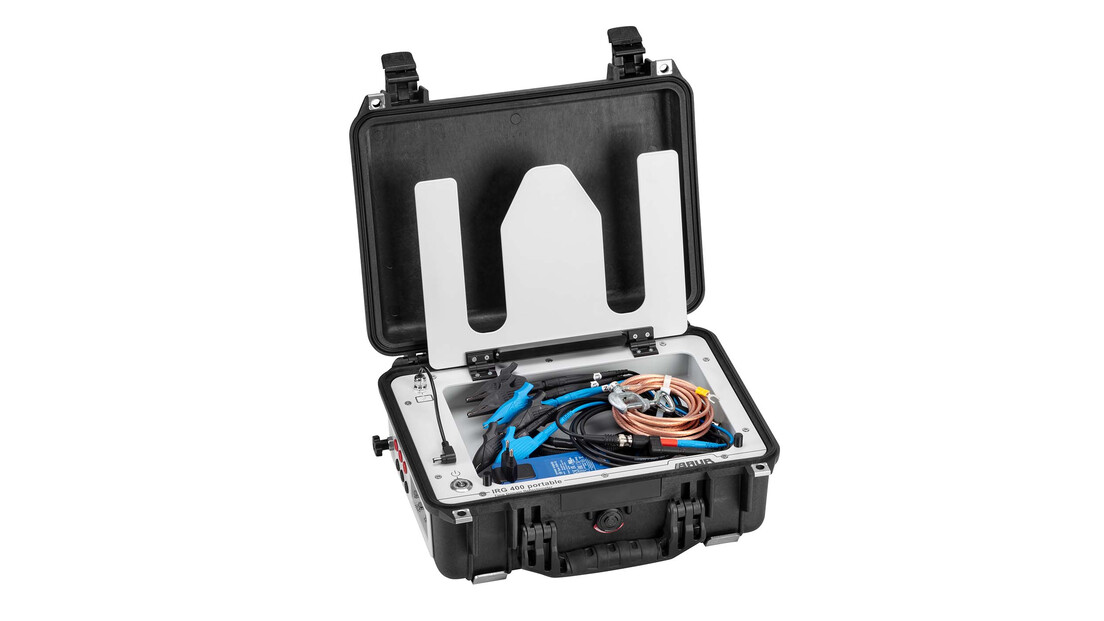

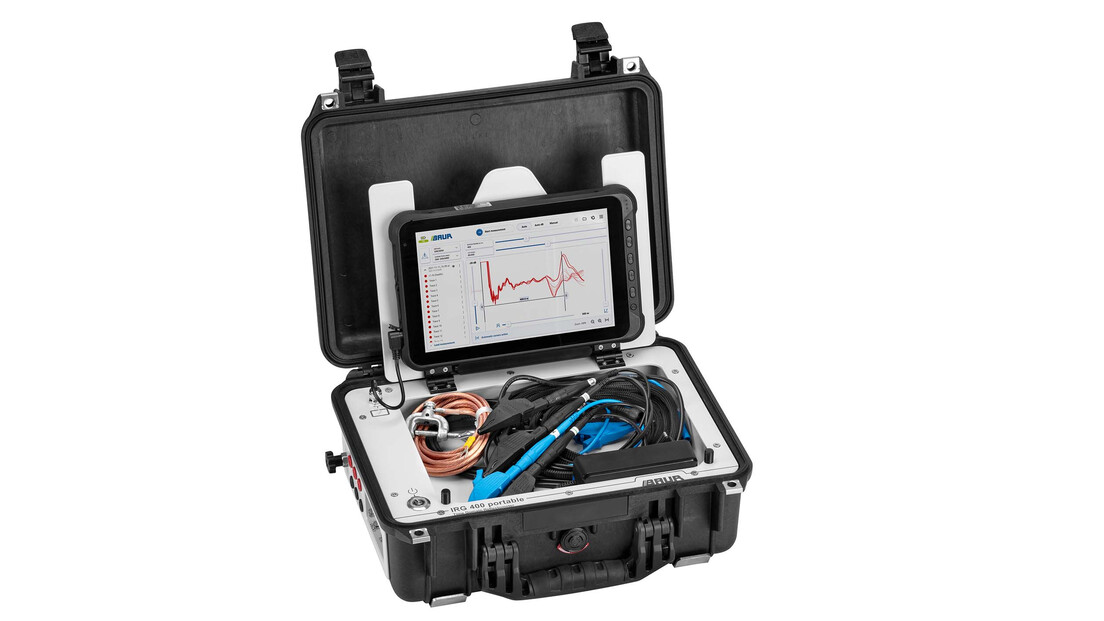

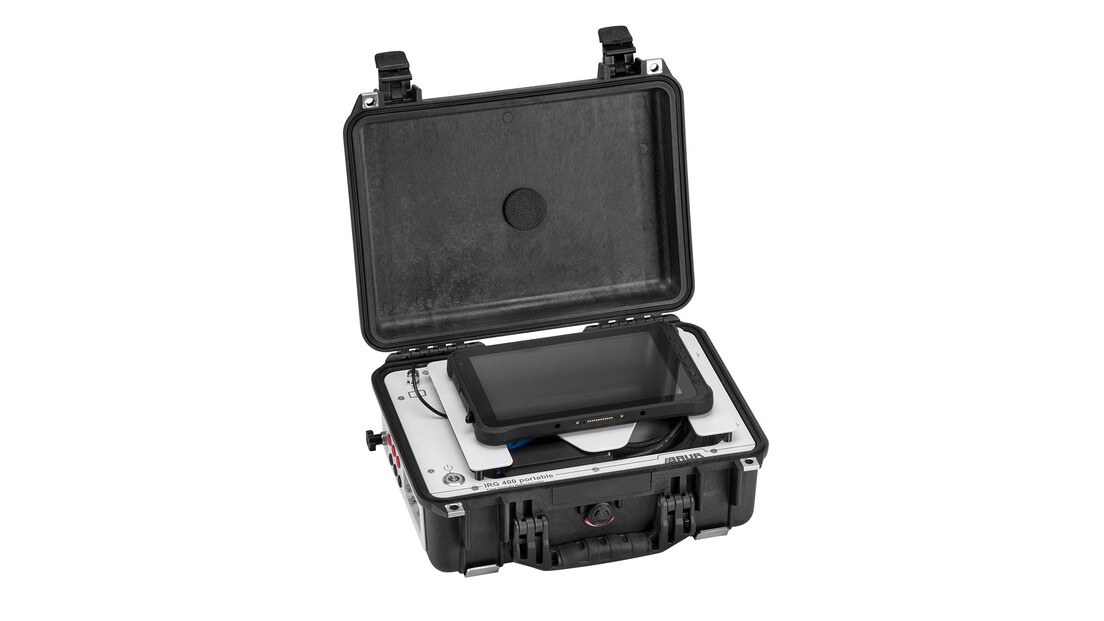

IRG 400 portable，便携箱版本的脉冲测量仪，通过现场安装有 BAUR 应用程序 BUI-F 的 10" 平板电脑进行操作。IRG 400 作为 Syscompact 中的 19" 插入设备，可以通过平板电脑或通过搭载 BAUR 软件 4 的 15" 笔记本电脑进行操作。
在这两种情况下，操作元件均通过无线连接方式与测量设备相连。这意味着连接 IRG 后，您就可以离开高压区域，在更安全和更舒适的地方进行测量。这不仅使作业更加安全，而且更加舒适且更符合人体工学。
虽然 BAUR 软件 4 由于多样化的应用选项和功能而更胜一筹，但 BAUR 应用程序 BUI-F 是一个简化版本，您可以使用它在最短的设计内预定位到电缆故障。您想要创建报告并在办公室内使用笔记本电脑作为作业工具，那么 BAUR 软件 4 是您的正确选择！
新版 BAUR 应用程序 BUI-F
发掘电缆故障定位技术的更新迭代。
用户界面的人体工程学结构和直观的触摸操作，使新的 BAUR 应用程序 BUI-F 成为了一个高效的操作元件。高对比度 1000 cd、高亮度显示器，使 IRG 的操作更加轻松，尤其是在户外。
新版应用程序还具有以下实用功能：一般的TDR可以很好评估远端的阻抗变化，而"阶跃"TDR测量是针对近端阻抗变化开发的。
对于所有需求功能专注的人而言，这款精简版应用程序时正确的选择：快速和精确预定位电缆故障！
IRG 400:2 种不同的应用情况
便携箱版本 vs. 电缆故障定位系统 19" 插入设备

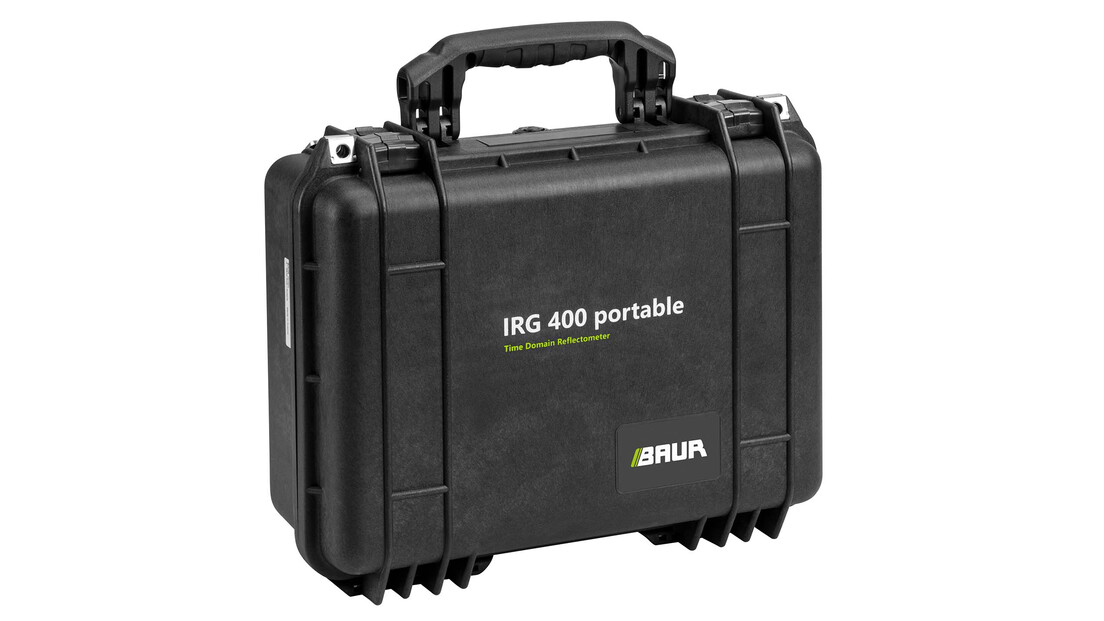

IRG 400 可以作为带便携箱的便携式设备或者作为电缆故障定位系统 19" 插入设备购买。
便携箱版本是适用于低阻抗故障的快速解决方案，但反射测试仪还可以与 SSG 连接或内置在系统中快速精确定位高阻抗故障。
在操作方面，您可以选择装有 BAUR 软件 4 的 15.6“ 笔记本电脑或者搭配创新型触摸优化 BAUR 应用程序 BUI-F 的 10.1“ 平板电脑。
您对哪些方面感兴趣？
应用情况
- 低阻故障（与冲击电流发生器配合也可用于高阻故障）
- 可用测量方法： TDR 测量 （与冲击电流发生器配合也可用于高阻故障）
- 操作：通过 平板电脑 和精简版 BAUR 应用程序 BUI-F （仅测量，不生成报告）
- 无需测量车或系统
BAUR 解决方案
脉冲反射测试仪 IRG 400 portable
应用情况
- 低阻抗和高阻抗 故障
- 可用测量方法： TDR, ICM, SIM/MIM ，衰变法（可选）
- 操作：通过 平板电脑 和 BAUR 应用程序 BUI-F 或通过 笔记本电脑 和 BAUR 软件 4（具备扩展功能）
- 无需测量车
- 与 BAUR protrac® 配合也可用于 电缆故障精确定位 适用
BAUR 解决方案
Syscompact 400，配备 IRG 400 19" 插入设备
产品信息
文献
新闻
2023 年 9 月
简单且安全:
脉冲反射测试仪 IRG 400
生产的新款 IRG 400 是一款操作简单的电缆故障预定位脉冲反射测试仪。与冲击电压发生器组合使用，适合对所有电缆和供电电缆进行故障排除。IRG 400 有三个测量输入端，可在无电压线路上进行三相测量。此外，它还具有集成式 CAT IV/600 V 滤波器，因此允许通过已经过适用认证的测量导线，在高达 400 V 的带电压电缆上使用。通过附加接口可以使用所有高压预定位方法。
