Syscompact 4000

Система для определения мест повреждений кабеля

Локализация повреждений с помощью прибора Syscompact 4000

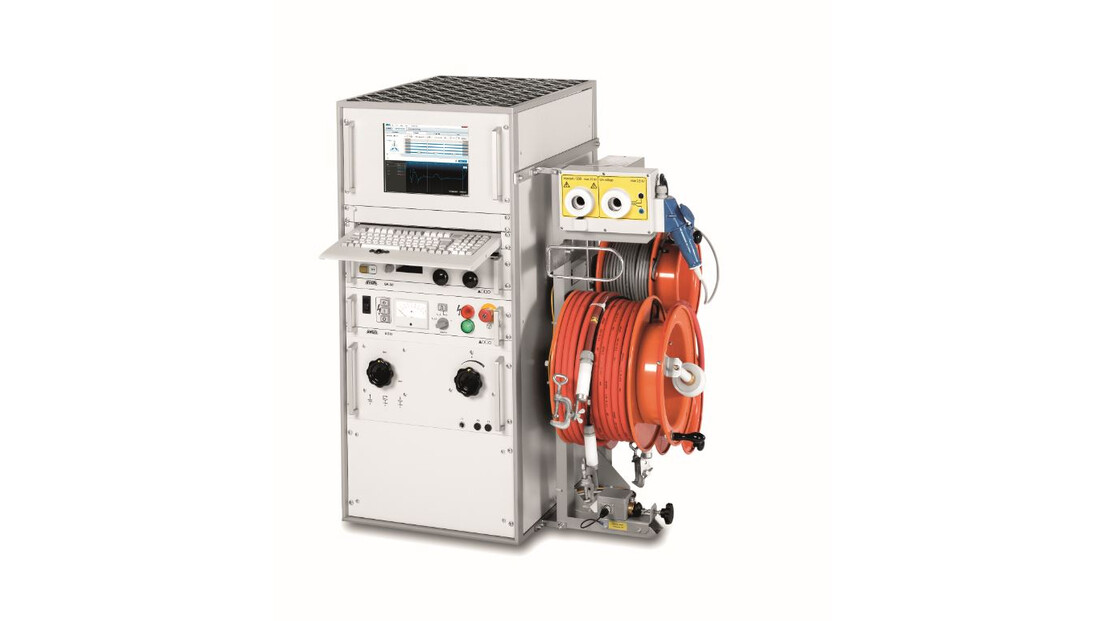

Syscompact 4000 представляет собой компактную систему в цельнометаллическом корпусе для предварительной локализации и точного определения низкоомных, высокоомных и заплывающих повреждений в низко- и средневольтных кабелях. Точно находить места повреждения кабелей удается благодаря легкости в управлении и использованию новейших методов их локализации.

Локализация низкоомных, высокоомных и заплывающих повреждений кабеля
Эффективные методы предварительной локализации кабельных повреждений
Точное определение местоположения повреждения с помощью акустического метода или метода измерения времени прохождения сигнала
(с использованием универсального приёмника и напольного микрофона)
Поиск повреждений кабельной оболочки с помощью метода шагового напряжения (с использованием универсального приёмника и 2 измерительных зондов)
Удобство в эксплуатации

Загрузить технический паспорт Загрузить технический паспорт

Информация об изделии

Технический паспорт Технический паспорт

Руководство по эксплуатации Руководство по эксплуатации

Литература

Брошюра: Определение мест повреждения кабеля Брошюра: Определение мест повреждения кабеля

Брошюра: Мобильная электротехническая лаборатория Брошюра: Мобильная электротехническая лаборатория

BAUR References

Поиск места повреждения

Поиск дефектов внутри горного массива

Определение мест повреждения кабеля на насосно-аккумулирующей электростанции

Роберт Леплатенье, специалист-метролог и руководитель компании Gasenzer AG, часто работает в «полевых условиях» и еще чаще в «горных условиях» Швейцарии. В феврале 2015 года один из заказов в буквальном смысле слова заставил его взбираться на гору: На подземной насосно-аккумулирующей электростанции Grimsel II компании Kraftwerke Oberhasli AG вышел из строя средневольтный кабель в отводящей линии генератора мощностью 100 МВ•А.

Клиент:
Компания Gasenzer AG из швейцарского города Хинвиль специализируется на измерительном оборудовании и услугах по проведению измерений и испытаний с целью поиска повреждений, испытаний и оценки состояния кабельных систем. Компания, ставшая в 1991 году акционерным обществом, имеет за плечами более чем полувековой опыт работы. Еще в 1961 году инженер-электрик Ханс Газенцер основал товарищество, специализирующееся на измерении параметров кабелей и продаже специального измерительного оборудования. С самого начала своего существования фирма Gasenzer поддерживала тесные контакты с компанией BAUR и выступала эксклюзивным дистрибьютором приборов BAUR на швейцарском рынке.

Решение BAUR:
Чтобы обнаружить высокоомное повреждение, применяется метод SIM/MIM (метод вторичного импульса / мультиимпульсный метод): импульс высокого напряжения повреждениепонижает сопротивление повреждения, переводя его в разряд низкоомных, что позволяет определить расстояние до места повреждения. Оценка и визуализация расстояния выполняются с помощью ПО приборов, например, Syscompact 2000 или Syscompact 3000. Метод SIM/MIM зарекомендовал себя как наиболее удачный, так как позволяет выполнять предварительное обнаружение в 98 % всех случаев.
