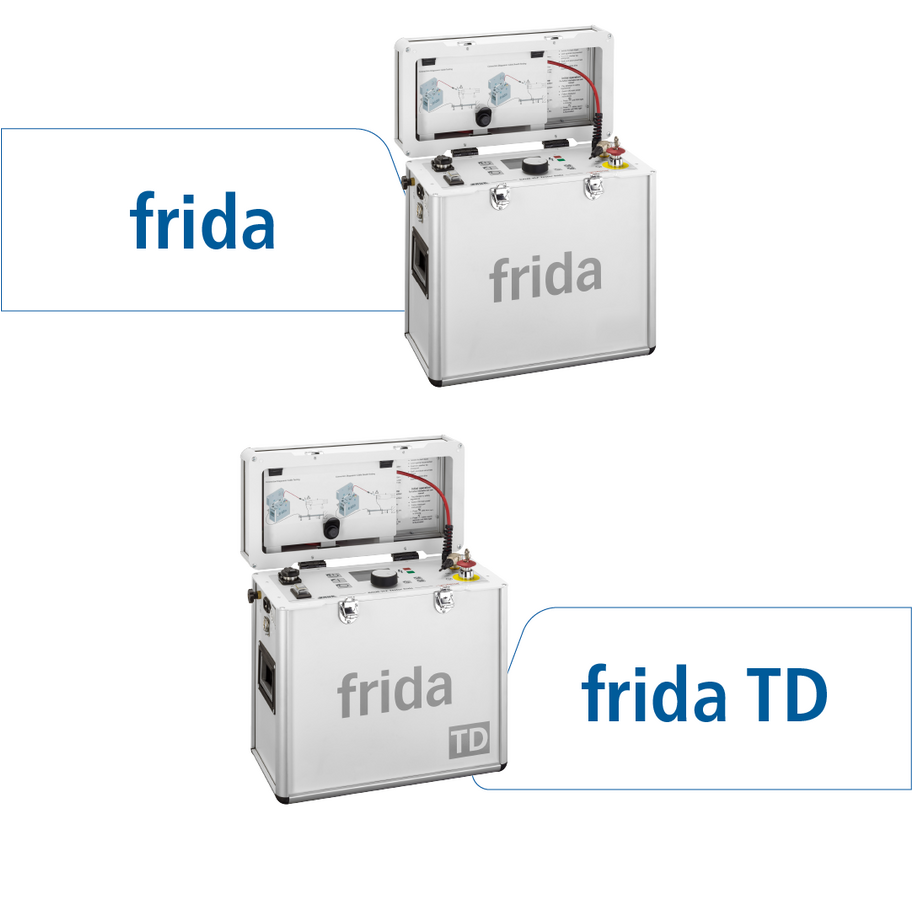

frida / frida TD
Прибор для испытания и диагностики СНЧ
Портативный и высокоэффективный прибор для высоковольтных испытаний и диагностики предлагается в двух различных вариантах комплектации:
frida: Предназначен для испытаний кабеля и кабельной оболочки средневольтных кабелей напряжением до 20 кВ и электрооборудования. Другой его функцией является проверка изоляции электрооборудования.
frida TD: Кроме всех функций прибора frida способен выполнять диагностику тангенса дельта и контролируемое испытание на электрическую прочность (Monitored Withstand Test — MWT), объединяющее в себе испытание кабелей и измерение коэффициента диэлектрических потерь. Этим обеспечивается необходимое точное и полное определение состояния кабеля.
Wir bei BAUR können dieses Produkt nach ISO/IEC 17025 akkreditiert kalibrieren.
frida
Прибор для испытаний СНЧ для кабелей среднего напряженияl
-
Испытание кабеля напряжени-ем СНЧ truesinus® 0,1 Гц до 26 кВдейств. / 36 кВпик
-
Измерение частичных разря-дов в сочетании с системой PD-TaD 62
-
Испытание кабельной обо-лочки и определение мест повреждения кабельной оболочки
frida TD
Прибор для испытаний и диагностики СНЧ для кабелей среднего напряжения
- Испытание кабеля напряжением СНЧ truesinus® 0,1 Гц до 26 кВдейств. / 36 кВпик.
- Интегрированная диагностика коэффициента диэлектриче ских потерь (tan δ) и испытание MWT с диагностикой tan δ
- Измерение частичных разря дов в сочетании с системой PD-TaD 62
- Испытание кабельной оболочки и определение мест повреждения кабельной оболочки
Испытание кабеля и измерение коэффициента диэлектрических потерь с помощью одного прибора
Простая и быстрая подготовка к проведению испытания
Автоматизированные процессы испытания и диагностики
>Компактность и небольшой вес
Испытание СНЧ
Испытание СНЧ позволяет за кратчайшее время найти повреждения изоляции кабелей с полимерной и пропитанной бумажной изоляцией, не нарушая качества изоляционного материала.
Измерение коэффициента диэлектрических потерь
Измерение коэффициента диэлектрических потерь (тангенса дельта) напряжением СНЧ truesinus® 0,1 Гц позволяет получить подробную информацию о степени старения кабелей с пропитанной бумажной изоляцией, а также ПЭ- и СПЭ-кабелей. Измерение коэффициента диэлектрических потерь ПЭ- и СПЭ-кабелей позволяет идентифицировать новые кабели, кабели слабо и сильно пораженные «водными триингами». Это дает возможность определить степень срочности замены таких кабелей.
Monitored Withstand Test
Испытание MWT с измерением коэффициента диэлектрических потерь сочетает в себе испытание кабеля и измерение коэффициента диэлектрических потерь, что позволяет выполнить точную и полную оценку состояния кабеля. Кроме того, благодаря оптимальной длительности испытания, нагрузка на кабель сведена к минимуму.
Кроме того, в сочетании с
прибором для измерения частичных разрядов PD-TaD 62 и ПО BAUR 4 одновременно с измерением коэффициента диэлектрических потерь можно выполнить измерение частичных разрядов, не затрачивая на это дополнительного времени.
BAUR Software 4
Программное обеспечение BAUR 4 для дистанционного управления прибором frida TD или с офисной лицензией для комплексной оценки результатов измерений
Программное обеспечение BAUR 4 в сочетании с системами BAUR для испытания и диагностики предназначено для испытания кабеля (напряжением СНЧ truesinus®, прямоугольным напряжением СНЧ и постоянным напряжением), а также испытания кабельной оболочки и диагностики с измерением коэффициента диэлектрических потерь или частичных разрядов.
Быстрое определение состояния кабеля и его стандартизированная оценка с использованием собственной концепции диагностики — интуитивно понятная концепция управления позволит оптимально организовать работу управляющим ресурсами предприятий и выполняющим измерение сотрудникам на местах, поскольку она с одной стороны обеспечивает эффективный процесс измерения, а с другой — точный мониторинг состояния кабельных сетей.
Кратко: функции обработки и оценки выводят программное обеспечение BAUR 4 на качественно новый уровень, что способствует дальнейшей оптимизации технического обслуживания, ориентированного на состояние кабельных сетей.
PD-TaD 62
оптимально дополняет приборfrida TD, позволяя выполнить комплексную оценку состояния кабельной сети
Портативная система диагностики ЧР PD-TaD в сочетании с высоковольтным генератором СНЧ BAUR предназначена для измерения и локализации частичных разрядов. Дооснащение высоковольтного генератора СНЧ функцией измерения коэффициента диэлектрических потерь позволяет одновременно измерять и частичные разряды, и коэффициент диэлектрических потерь, тем самым сочетая два наиболее эффективных и доказавших свою надежность метода оценки степени старения кабелей и кабельной арматуры среднего напряжения.
В итоге всего за одно испытание выполняется полный анализ состояния кабеля, обеспечивающий раннее обнаружение и локализацию проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на основании значений коэффициента диэлектрических потерь.
Пояснительное видео
Видеоролик с объяснением: home of diagnostics
BAUR объединяет в себе высокотехнологичные измерительные приборы и новейшее ПО. Для диагностики мы предлагаем наши измерительные приборы в комплекте с ПО 4 BAUR, которое легко интегрируется в существующие программы и обеспечивает сравнимость и экономию времени. Комбинация этих элементов с ПО statex®, а также наш опыт в области диагностики кабелей помогут сделать ваш выбор в пользу BAUR!
Видеоролик с объяснением: frida TD - контролируемое испытание на прочность (MWT)
Будь то измерение коэффициента диэлектрических потерь или частичных разрядов, каждый из этих диагностических методов имеет свои сильные стороны. Однако использование только одного метода не позволяет обнаружить все слабые места. Поэтому представляется разумным совмещать оба этих метода как в виде последовательных измерений, так и в рамках единого процесса. Это позволяет получить ценную дополнительную информацию и увеличить степень точности при оценке состояния кабеля или при поиске повреждений.
Пользовательское видео
Учебное видеопособие по измерению ТД || ЧР с помощью ПО BAUR (EN)
Это видеоруководство демонстрирует, как выполнить одновременное измерению коэффициента диэлектрических потерь и частичных разрядов (измерение ТД || ЧР) с помощью ПО BAUR. Измерения выполняются одновременно с помощью одной и той же схемы подключения измерительного оборудования (PD-TaD 62 и frida TD).
