Испытание кабеля и диагностика кабеля
Прокладываемые в земле кабели — это артерии нашей цивилизации
В современном мире глобализация, цифровизация и изменение климата ставят перед нами новые задачи. Все эти факторы влияют на безопасность нашего энергоснабжения. Например, поворот в энергетической политике привел к тому, что все больше внимания уделяется возобновляемым источникам энергии. При этом сети среднего напряжения приобретают все большее значение, так как они составляют основу децентрализованного электроснабжения. Это связано с тем, что наряду с крупными ветропарками также будет расти число таких производителей, как фотоэлектрические наземные системы и биогазовые установки.
Для вас при расширении и обслуживании сети особую важность имеет обеспечение надежности ее работы. Но как гарантировать безопасность энергоснабжения? Причем, без ущерба для экономической эффективности! Выбирая компанию BAUR в качестве своего партнера, вы не допустите случайных повреждений и точно спланируете расходы на техническое обслуживание. Нам жизненно необходимы функционирующие электросети — вместе с компанией BAUR вы сможете гарантировать, что ток будет течь в них всегда!
Испытание и диагностика кабелей для экономичного техобслуживания
Испытание кабеля и его оболочки позволяет точно определить, является ли кабельная система безопасной и пригодной к эксплуатации на момент проведения испытания.
Однако все большее количество операторов кабельных сетей делает упор на диагностику кабеля, поскольку она способна определить скрытые дефекты систем, особенно в кабельных сетях.
Технологии испытания и диагностики кабелей от компании BAUR: обзор преимуществ
Эффективное планирование инвестиций
Диагностика кабелей позволяет связать воедино задачи обеспечения максимальной эксплуатационной доступности сети и минимизации затрат на ее ремонт и техобслуживание. Поскольку с нашими диагностическими системами вы можете выполнять техобслуживание, ориентированное на реальное состояние сети, что повышает его экономическую эффективность.
Снижение затрат на ремонт
Наш точный анализ состояния кабеля дает возможность проводить дорогостоящие мероприятия по реконструкции и техническому обслуживанию только там, где это действительно необходимо. Профилактические меры или неоправданная замена длинных кабельных участков отходят в прошлое.
Контроль качества для новых систем
Сегодня диагностические методы все чаще применяются для новых кабельных участков, например, в целях оценки качества монтажа муфт. Это помогает избежать дорогостоящих рекламаций или возникновения повреждений в будущем.
home of diagnostics: Беспрецедентное ноу-хау в области измерений и диагностики из одних рук
Компания BAUR — home of diagnostics — помогает каждому выполняющему измерения специалисту и управляющему ресурсами предприятия превентивно и экономично спланировать ремонтные работы с наивысшей степенью уверенности.
truesinus®: Компактные и мощные — источники напряжения BAUR
Источники напряжения truesinus® компании BAUR очень удобны в использовании и позволяют решать все текущие задачи — будь то испытание или диагностика кабеля. Они обеспечивают чрезвычайно надежные результаты благодаря разработанной BAUR технологии truesinus®, позволяющей получать низкочастотное синусоидальное напряжение идеальной формы, а также необходимое для испытания оболочки кабеля постоянное напряжение.
Соответствие стандартам и информативность: Выдержка из стандартов
Испытание кабеля и кабельной оболочки, а также диагностические измерения напряжением СНЧ осуществляются в соответствии со стандартами. Основываясь на результатах международных исследований, а также на многолетнем практическом опыте, все важные объединения и ассоциации сегодня признают испытание и диагностику кабелей среднего напряжения напряжением СНЧ в качестве эффективного метода.
Будь то измерение коэффициента диэлектрических потерь или частичных разрядов, каждый из этих диагностических методов имеет свои сильные стороны. Однако использование только одного метода не позволяет обнаружить все слабые места. Поэтому представляется разумным совмещать оба этих метода как в виде последовательных измерений, так и в рамках единого процесса.
Измерение коэффициента диэлектрических потерь
(измерение ТД)
Измерение коэффициента диэлектрических потерь (измерение ТД) — это комплексный метод неразрушающего контроля, позволяющий оценить состояние всего кабельного участка. В качестве коэффициента диэлектрических потерь tan δ измеряется соотношение эффективной мощности к реактивной мощности кабеля. Такое измерение предоставляет ясную информацию о состоянии изоляции кабеля и степени ее старения.
Измерение частичных разрядов
Частичные разряды возникают в местах зарождающегося повреждения кабеля, например, в зонах электрических триингов, а также в соединительных и концевых муфтах с дефектом монтажа. Диагностика частичных разрядов используется для обнаружения возможных мест повреждения кабеля и кабельной арматуры до того, как такие повреждения станут причиной выхода кабельного участка из строя. Это помогает своевременно устранить проблемы и позволяет избежать убытков в результате неконтролируемых отказов. Измерение частичных разрядов осуществляется по стандарту МЭК 60270.

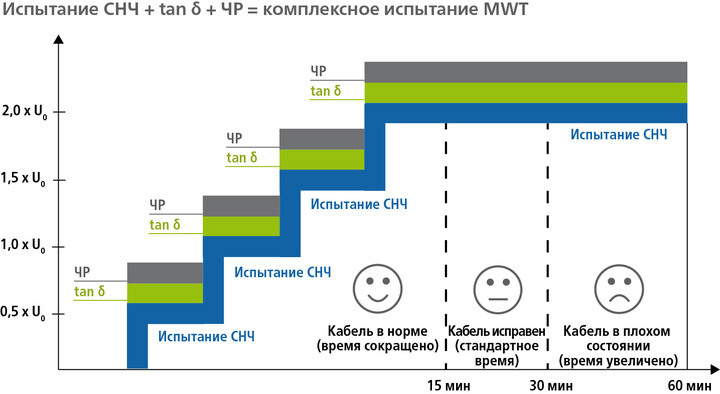

Оптимальное сочетание диагностических методов
Будь то измерение коэффициента диэлектрических потерь или частичных разрядов, каждый из этих диагностических методов имеет свои сильные стороны. Однако использование только одного метода не позволяет обнаружить все слабые места. Поэтому представляется разумным совмещать оба этих метода как в виде последовательных измерений, так и в рамках единого процесса. Это позволяет получить ценную дополнительную информацию и увеличить степень точности при оценке состояния кабеля или при поиске повреждений.
Проверка кабеля под напряжением: Измерение ЧР под рабочим напряжением
Быстрое и простое испытание находящегося под рабочим напряжением кабеля на частичные разряды возможно с
помощью портативного прибора BAUR liona для измерения ЧР под рабочим напряжением (в процессе эксплуатации). Распознавание сигналов частичных разрядов в сигналах помех осуществляется при поддержке алгоритма DeCIFer. Измерение ЧР под рабочим напряжением позволяет обнаружить наиболее проблемные места без отключения системы.
Темы, посвященные проблемам испытания и диагностики кабеля:
Ноу-хау компании BAUR в области испытательных и измерительных технологий
