Teste de revestimento de cabos
Localização de falha no revestimento do cabo com BAUR
Danos no revestimento do cabo levam à falha do cabo dentro de poucos anos. Por isso, é imprescindível detectar, localizar e solucionar as falhas no revestimento do cabo.
Se durante o teste foi determinada uma corrente de fuga maior, que indica uma falha no revestimento do cabo, a falha deve ser eliminada o mais rápido possível. Para a localização de falhas no revestimento do cabo ou falhas à terra, a técnica de reflectometria é inadequada, uma vez que para estes tipos de falhas o solo não representa um condutor de retorno útil.
Para a pré-localização de uma falha no revestimento do cabo são apropriados, sobretudo, os métodos de ponte de medição. Eles se baseiam no método proporcional, no qual a resistência é determinada antes e após um local de falha e são comparados. Essa pré-localização é realizada aplicando tensão contínua a uma rota de cabo que foi desconectada da rede.
O shirla da BAUR permite realizar medições de ponte segundo o princípio de Murray ou o princípio de Glaser. Os dois princípios baseiam-se no circuito de ponte de Wheatstone, na qual dois pontos no circuito de medição devem ser levados ao mesmo potencial, de forma que um dispositivo de medição (antigamente um galvanômetro) conectado entre estes pontos não indique nenhuma corrente. O circuito de ponte encontra-se então em equilíbrio.
As medições são realizadas de forma totalmente automática pelo shirla da BAUR. O usuário apenas precisa introduzir a tensão máxima, o comprimento, o material e as seções transversais de seções conhecidas, e conectar os cabos de teste no objeto de teste. Após o término da medição, a distância da falha é exibida no display como distância.
shirla
Equipamento portátil para o teste de revestimento de cabos

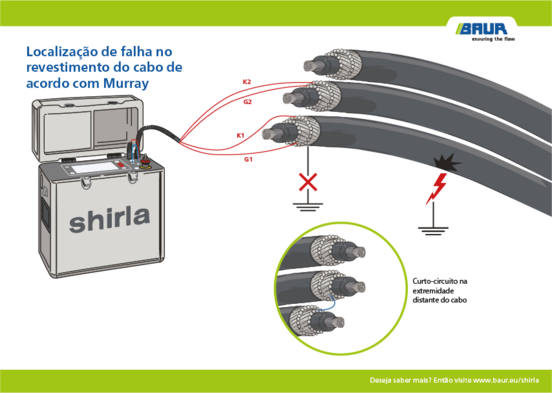

A ponte de medição segundo Murray
A medição de ponte segundo Murray pode ser utilizada para falhas de baixa e de alta impedância. O método segundo Murray é adequado quando, além da fase com falha, estiver disponível outra fase de mesmo tipo e não danificada.
A ponte de medição é conectada e a fase com falha é curto-circuitada com a fase não danificada na extremidade distante de cabo. Esta conexão deve ter uma resistência mais baixa possível, para assegurar uma elevada precisão de medição.
No caso de uma falha no revestimento do cabo, flui uma corrente, que tira do balanço a ponte de medição equilibrada que, por meio do reajuste do potenciômetro, é levada novamente a zero. O pré-requisito para este cálculo é que as seções transversais e os materiais do condutor sejam constantes ao longo de todo o segmento de cabo.
A ponte de medição segundo Murray também pode ser aplicada em seções transversais não constantes do condutor ao longo do segmento de cabo. Nesse caso, antes da medição, é necessário introduzir os parâmetros dos respectivos segmentos parciais. O equipamento calcula automaticamente o local da falha com base nesta informação.

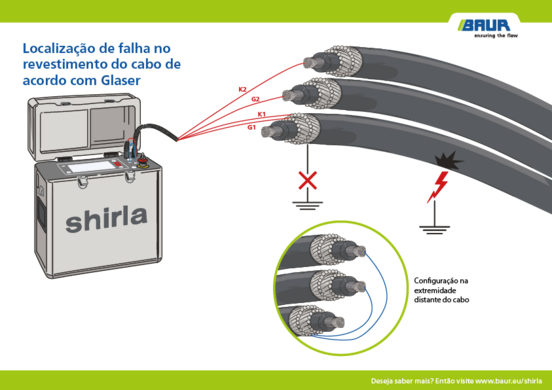

A ponte de medição segundo Glaser
Se em um cabo blindado estiverem disponíveis pelo menos dois fios não danificados como condutores auxiliares, pode ser usada a ponte de medição segundo Glaser. Aqui as duas fases auxiliares são conectadas ao cabo defeituoso. A vantagem é que a utilização de duas fases auxiliares gera uma compensação e o circuito elétrico externo remanescente pode ser claramente atribuído à falha.
A pré-localização de falha em cabo descrita indica a distância à falha. Uma vez que um cabo subterrâneo nunca tem um curso em linha reta, a posição da falha somente é conhecida por aproximação. Mesmo com uma precisão metrológica de pré-localização de 0,1 %, a diferença esperada à posição geográfica real é de até ±10 %. Em um cabo de 1 km de comprimento isso poderia significar uma possível posição da falha em uma área de 200 metros.
A localização exata serve para eliminar essa imprecisão e reduzir as escavações necessárias a um mínimo. Para isso, uma tensão contínua cadenciada é alimentada à blindagem com falha e a tensão é então medida no local com um voltímetro especial por meio de hastes de aterramento como eletrodos de medição. O cadenciamento serve para uma detecção melhor do sinal, mas também elimina interferências por efeitos galvânicos ou outras tensões no solo.
O sistema de localização exata protrac® destina-se, entre outros, à localização exata de falha em cabo e falhas no revestimento do cabo. Através do uso de tecnologias modernas a localização exata da posição da falha com o protrac® é especialmente rápida e precisa. O inovador conceito de processamento de sinais em dois níveis permite uma sensibilidade e precisão extremamente altas, como também a máxima supressão de ruídos parasitas.
Na localização exata com o protrac®, as hastes de tensão de passo (SVP) em ligação com a unidade de controle CU e uma fonte de alta tensão servem para a localização de falhas no revestimento do cabo.
O princípio da localização exata é simples: a deflexão do voltímetro à falha e a tensão medida aumenta cada vez mais na medida em que se aproxima da falha. Pouco antes de atingir o local da falha, a tensão sobe fortemente e, em seguida cai a zero, assim que as hastes de aterramento estiverem fincadas simetricamente em ambos os lados da falha. Com isso também está localizada a posição exata da falha no revestimento do cabo.
protrac® Kit "Tensão de passo"
Localização de falha no revestimento do cabo com tensão de passo
Exemplo de caso Cabos HVDC
A localização de falha no revestimento do cabo com ponte de medição é apropriada para muitos tipos de cabos. Até mesmo cabos com centenas de quilômetros de comprimento podem ser medidos. Isso ocorreu na conexão HVDC 450-kV-NorNed entre a Noruega e a Holanda.
No segmento de cabo de 580 km de comprimento foi possível localizar com sucesso uma falha no revestimento do cabo com o equipamento BAUR e a medição de ponte segundo Murray!
A falha no revestimento do cabo foi detectada próximo a Esbjerg. A pré-localização relativamente precisa da falha no cabo submarino de 580 km de comprimento simplificou e acelerou a localização exata da falha.
