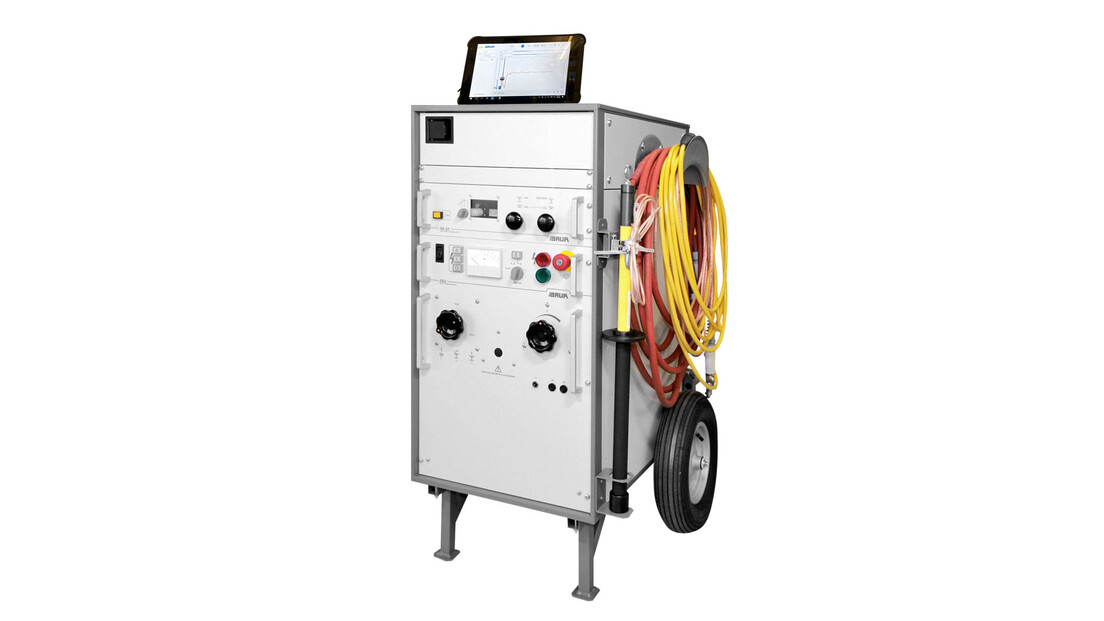

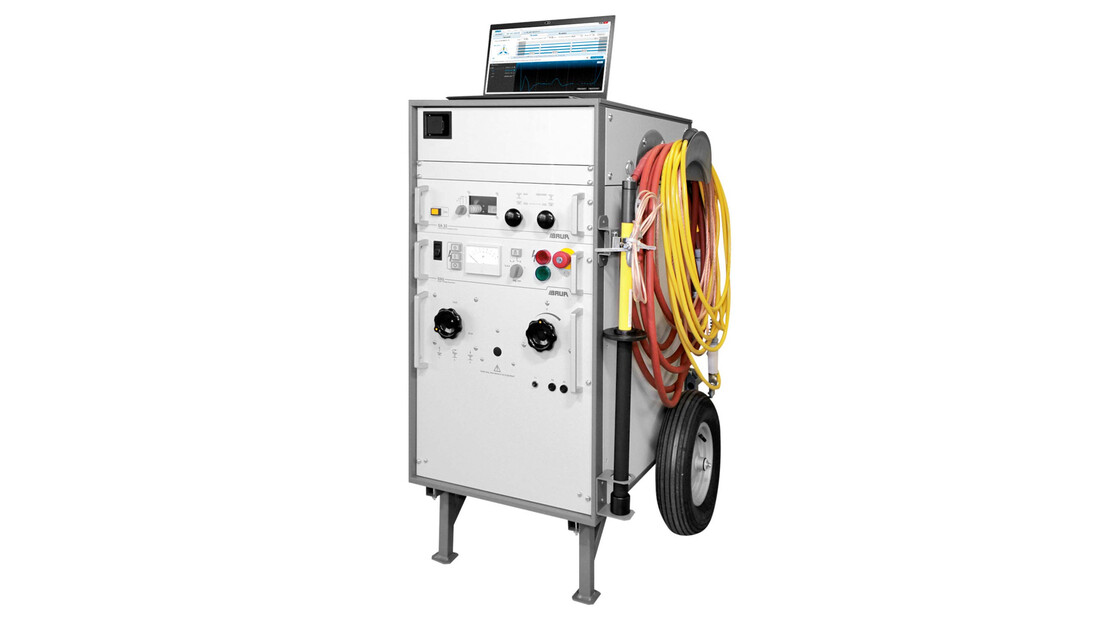

Syscompact 400 portable
Mediciones sencillas y seguras
El Syscompact 400 portable es un sistema eficiente y seguro para localizar averías de alta impedancia e intermitentes en todo tipo de cables.
La novedad más importante es el potente IRG 400, que sustituye al modelo anterior y es el complemento perfecto para este sistema contrastado.
En su desarrollo, la seguridad ha sido fundamental: Tanto el ordenador portátil como la tableta utilizados para manejar el IRG se conectan al equipo mediante WLAN, lo que permitirá a sus técnicos realizar la medición desde una posición segura. Después de la medición, podrán exportar directamente los datos o llevarse el ordenador portátil a la oficina para analizarlos desde ese lugar.
Syscompact 400 portable: ventajas
Nuevas capacidades para un equipo ampliamente contrastado
El Syscompact 400 combina el Syscompact ampliamente contrastado y el nuevo y potente IRG 400, que se puede controlar con el ordenador portátil de 15,6 pulgadas y el software BAUR 4 o con la tableta de 10,1 pulgadas y BUI-F, la nueva aplicación táctil de BAUR.
En la versión anterior, el IRG se guardaba en el cajón. Ahora es una unidad enchufable de 19" con un lugar fijo justo detrás. Con este concepto, el cajón permite guardar a buen recaudo el portátil o la tableta, sacándolos cuando se necesita para realizar las mediciones. Gracias a la conexión WLAN, es posible usar el equipo desde un lugar seguro y cómodo.
Manejo del Syscompact 400
Software BAUR 4
El software contrastado de localización de averías en cables
Gracias a su absoluta flexibilidad, este software ofrece la máxima asistencia en los procesos de medición y permite al usuario aplicar sus propios conocimientos y elegir sus propios procedimientos en cualquier momento. El software BAUR 4 ofrece métodos de medición contrastados para localizar averías de cable, además de innovadoras funciones como el acondicionamiento SIM/MIM, que permite localizar de modo aún más rápido y eficaz las averías de cable húmedas, que son difíciles de ubicar.
La nueva aplicación BUI-F de BAUR
Descubra la nueva generación de la localización de averías de cable.
El concepto ergonómico de su interfaz de usuario y su manejo táctil intuitivo convierten la nueva aplicación BUI-F de BAUR en un elemento de mando altamente eficaz. Su pantalla de alto contraste y alto brillo de 1000 cd/m2 facilita el manejo del IRG, sobre todo al aire libre.
Además, la nueva aplicación ofrece funciones nuevas y muy útiles: El desamortiguamiento de la señal en función de la distancia facilita la evaluación de eventos muy alejados, mientras que la medición TDR por tren de impulsos ha sido desarrollada para eventos cercanos, por ejemplo, derivaciones ilegales.
A ello se le suma el manejo absolutamente flexible mediante la tableta y la aplicación BUI-F: gracias a la conexión por WLAN, sus técnicos medirán desde un lugar seguro y cómodo.
Syscompact 400: apto para el uso en cualquier lugar
Sistema móvil o montado en posición fija
El Syscompact 400 se integra en un contenedor de medición o en un vehículo, o bien se entrega en versión portátil provista de ruedas.
Ambos sistemas se pueden controlar mediante un ordenador portátil o una tableta.
Ámbito de aplicación
Máxima seguridad de suministro y soluciones rápidas cuando se necesitan: Un sistema de localización de averías para sistemas de cables con la máxima relevancia y preparado para cualquier situación.
Integrado en un vehículo de medición de cables: Posibilidad de uso en distintos lugares y con operatividad inmediata
Integrado en un contenedor de medición: Disponibilidad inmediata (si se almacena en una nave para cables) y resultados de medición precisos cuando se posiciona en ambos extremos del cable
Ventajas
Formato compacto: Todos los métodos de localización de averías de cable integrados en un mismo sistema
Vehículo de medición de cables:
-
Transporte rápido hasta el lugar de uso
-
Gran flexibilidad de uso
- Se puede utilizar en distintos lugares
Contenedor de medición:
- No se pierde tiempo de transporte
- Uso inmediato en caso de que falle el cable
- Minimización de los tiempos de inactividad
- Se puede equipar para uso en alta mar
Solución BAUR
Solución de sistema en un contenedor
Ámbito de aplicación
Localización final de averías de cable y localización de tendidos
Por muy exacta que sea la prelocalización, nunca es capaz de determinar las desviaciones bajo tierra de un tendido de cable. Estas solamente se pueden encontrar mediante una localización final precisa. BAUR ofrece con protrac® diferentes juegos que le permitirán combinar fácilmente la localización final de averías por medios acústicos y electromagnéticos y con la localización de averías en cubiertas de cable y la localización de tendidos.
Ventajas
protrac®: la solución adecuada a sus necesidades
Un sistema que satisface todos los requisitos de la localización final de averías y la localización de tendidos
- Gran comodidad de manejo gracias al uso de conexiones inalámbricas por Bluetooth®
- Indicador 3D que guía al usuario de manera precisa hasta la avería
- Excelente calidad acústica gracias a su largo alcance y al uso de la tecnología adaptativa de supresión de ruido ANS (Adaptive Noise Suppression)
Solución BAUR
BAUR protrac® AFP
Localización final de averías de cable y localización de tendidos
-
Un sistema que satisface todos los requisitos de la localización final de averías y la localización de tendidos
- Gran comodidad de manejo gracias al uso de conexiones inalámbricas por Bluetooth®
- Indicador 3D que guía al usuario de manera precisa hasta la avería
- Excelente calidad acústica gracias a su largo alcance y al uso de la tecnología adaptativa de supresión de ruido ANS (Adaptive Noise Suppression)
protrac®: la solución adecuada a sus necesidades
Por muy exacta que sea la prelocalización, nunca es capaz de determinar las desviaciones bajo tierra de un tendido de cable. Estas solamente se pueden encontrar mediante una localización final precisa. BAUR ofrece con protrac® diferentes juegos que le permitirán combinar fácilmente la localización final de averías por medios acústicos y electromagnéticos con la localización de averías en cubiertas de cable y la localización de tendidos.
Como juego o como elementos individuales complementarios: ¡encuentre la solución adecuada!
protrac®: sus ventajas de un vistazo
Una pantalla, todas las posibilidades
Localización final de averías con AGP
Localización final de averías en cubiertas con SVP
Localización de tendidos con AFP o AGP
Indicador 3D-History con AFP
protrac®
El sistema de localización final protrac® permite realizar una localización final de las averías muy precisa en cables y cubiertas de cable. Este sistema combina la localización final de averías por medios acústicos y electromagnéticos con la localización de averías en cubiertas de cable y la localización de tendidos y es, por tanto, un equipo de uso universal.
Utilizando las más modernas tecnologías, protrac® puede localizar la posición de las averías de manera especialmente rápida y precisa. El innovador concepto de procesamiento de las señales en dos niveles del geófono de suelo AGP permite una sensibilidad y precisión muy altas, y la máxima supresión de ruidos parásitos.
Los datos de medición procesados se envían directamente por Bluetooth® a los auriculares y a la unidad de mando CU. La conexión inalámbrica hace el manejo más cómodo, aumenta la libertad de movimiento y permite prescindir de cables molestos.
Información sobre el producto
Literatura
Documento
Localización de averías de cable
Búsqueda de averías en el corazón de la montaña:
Localización de averías en cables en una central hidroeléctrica reversible
Robert L’Eplattenier, técnico de medición y director ejecutivo de Gasenzer AG, sale con frecuencia «al campo» y con aún más frecuencia a las montañas suizas. En febrero de 2015, un encargo le llamó a la montaña en el sentido más estricto de la expresión: en la central hidroeléctrica reversible subterránea Grimsel II de Kraftwerke Oberhasli AG se había detectado un cable de media tensión defectuoso a la salida de un generador de 100 MVA.
BAUR Solución:
Las averías de alta impedancia se visualizan con el método SIM/MIM (Método del Impulso Secundario/Método de Impulso Múltiple). Para ello, el punto de la avería de alta impedancia es «cebado» con un impulso de alta tensión que lo convierte, momentáneamente, en un punto de avería de baja impedancia. De ese modo, se puede averiguar la distancia existente hasta el punto de la avería. El software del equipo –por ejemplo el del Syscompact 2000 o el Syscompact 3000– evalúa y visualiza esta distancia. El método SIM/MIM resulta especialmente ventajoso, ya que permite prelocalizar la avería hasta en el 98 % de los casos.
