Ensayo de aceites aislantes con BAUR DPA 75 C

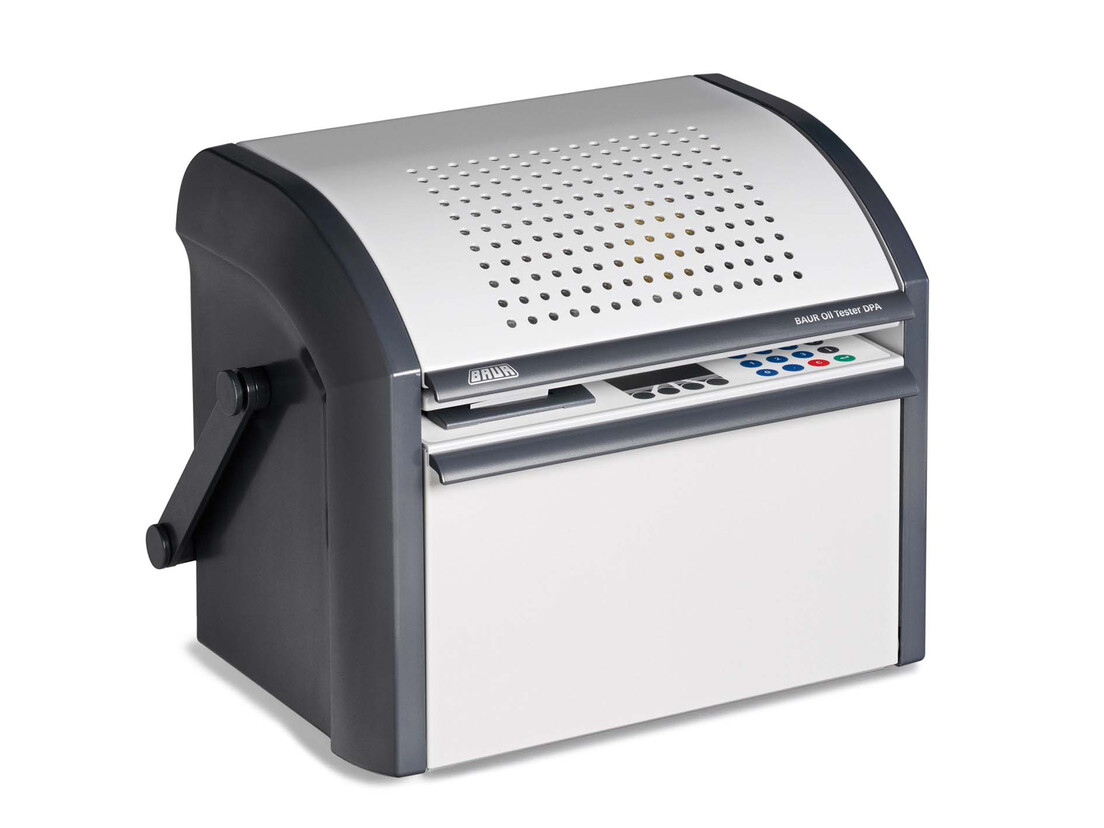

BAUR DPA 75 C es un ensayador de aceites aislantes especialmente desarrollado para permitir la movilidad durante el uso en campo. La funcionalidad y los extraordinarios beneficios que ofrece al usuario en relación a su coste, hacen de él un producto único en el mercado. BAUR DPA 75 C proporciona de forma inmediata unos resultados de medición inequívocos y fiables.

Equipo compacto y robusto que proporciona movilidad sobre el terreno
Tensiones de ensayo de entre 0 y 75 kVef
Mediciones reproducibles de la ruptura dieléctrica en aceites siliconados y de origen vegetal y sintético.
Resultados de medición fiables gracias a un tiempo de desconexión muy corto (<10 μs)

Descargar hoja de datos Descargar hoja de datos

En BAUR podemos calibrar este producto acreditados según la norma ISO/IEC 17025.

Cómo se realiza la toma de muestras de aceite:

Para que los resultados del ensayo de aceites aislantes sean significativos es esencial que el muestreo del aceite lo realice correctamente personal instruido. Aquí tiene algunos consejos que le ayudarán a tomar una muestra limpiamente:

Utilice un recipiente especial para muestras: por ejemplo, una botella de aluminio limpia con una capacidad aproximada de 1 litro.

Guarde el anillo de sellado: Al abrir la boquilla de muestreo, el anillo de sellado puede perderse al desenroscar el tapón de seguridad. Este debe permanecer en la boquilla.

Evite las burbujas de aire: La extracción debe realizarse con un dispositivo que ofrezca una ventana de inspección. Así se detectan las posibles burbujas de aire. Estas falsificarían la muestra de aceite. Este dispositivo se enrosca primero en la boquilla.

Preste atención al entorno: Cuando tome muestras al aire libre o en un entorno sucio, asegúrese de que no entren cuerpos extraños ni gotas en la botella.

Cierre: Tras llenar la botella, se debe cerrar herméticamente con el tapón de rosca. La botella debe llenarse de aceite hasta el borde para que no quede aire en el cuello de la botella. Una vez cerrada, se puede limpiar y envasar la botella, y eliminar el aceite sobrante.

Enjuague: A continuación, se conecta una manguera y se extrae aceite hasta que no aparezcan más burbujas de aire. Normalmente basta con enjuagar la manguera con uno o dos litros de aceite.

Enjuague la botella de extracción: A continuación, se llena de aceite la botella de muestras (ya limpia y seca), se coloca de lado y se gira o se rota para que el aceite moje completamente la superficie de la pared y absorba las partículas de suciedad restantes. El aceite utilizado para el enjuague debe verterse y eliminarse posteriormente de forma adecuada.

Toma de muestras: Para el muestreo propiamente dicho, la manguera conectada a la boquilla de muestreo debe llegar hasta el fondo del recipiente de muestreo. Se llena la botella, lentamente para evitar burbujas, hasta que rebose. Puede rebosar hasta el 50 % del contenido de la botella. De este modo, se consigue una muestra homogénea sin inclusiones de gas. El aceite rebosante debe recogerse, por ejemplo en un cubo, y eliminarse adecuadamente.

¿Con qué frecuencia deben comprobarse los aceites aislantes? ¿Con qué frecuencia deben comprobarse los aceites aislantes?

Vídeo para el usuario

Tutorial en vídeo sobre la toma de muestras de líquidos aislantes (EN)

Este tutorial en vídeo enseña cómo tomar una muestra de un líquido aislante según la norma IEC 60475.

Vídeo explicativo

Vídeo explicativo: Ensayo de aceites aislantes - Parte 1 (Subtítulos en ES)

Los transformadores se diseñan para funcionar 40 años o incluso más. A fin de que su balance económico sea positivo para el explotador, es preciso que no sufran fallos y no haya que repararlos. Los ensayadores de aceites aislantes de BAUR garantizan el funcionamiento fiable de sus transformadores.

Vídeo explicativo: Ensayo de aceites aislantes - Parte 2 (Subtítulos en ES)

Y para lograr esta fiabilidad de funcionamiento, un factor decisivo es el aceite aislante. Su grado de envejecimiento —que varía debido a causas como la oxidación, la carga térmica y el contacto con los demás materiales— es determinante para la vida útil del transformador. Los ensayadores de aceites aislantes de BAUR garantizan el funcionamiento fiable de sus transformadores.

Vídeo explicativo: Hitos en el ensayo de aceites aislantes

Incluso después de décadas de uso, los equipos BAUR para ensayo y diagnóstico de aceite aislante ofrecen resultados de medición precisos, ya que se diseñan para realizar cientos de miles de mediciones de muestras de aceite.

Vídeo de usuario

Tutorial en vídeo sobre la toma de muestras de líquidos aislantes (EN)

Este tutorial en vídeo enseña cómo tomar una muestra de un líquido aislante según la norma IEC 60475.

Tutorial en vídeo sobre el ensayo de aceites aislantes con DTA/DPA (EN)

Este tutorial en vídeo enseña cómo realizar el ensayo de aceites aislantes según la norma IEC 60156:2018 con el ensayador de aceites aislantes DTA 100 C.
