La medición del factor de disipación
(medición de tan δ)
La medición del factor de disipación (medición TD) es un procedimiento integral no destructivo que permite evaluar el estado de un tendido de cable completo. Mediante el factor de disipación dieléctrico, tan delta, se mide la relación entre la potencia activa y la potencia reactiva del cable. Esta medición indica claramente el estado del aislamiento del cable y su envejecimiento.
Proceso del diagnóstico TD
La medición TD se realiza mediante varios niveles de tensión que se pueden ajustar en nuestros equipos. En los cables envejecidos, cuando se incrementa la tensión de medición se produce un aumento característico del factor de disipación. Eso permite clasificar los cables, algo que resulta muy útil a la hora de planificar las tareas de mantenimiento.
La medición del factor de disipación permite descubrir:
- Puntos dañados por el agua (arborescencias de agua) en el aislamiento de cables XLPE, que luego dan lugar a arborescencias eléctricas y constituyen la causa natural de una avería de cable
- Puntos de avería en el aislamiento de los cables con aislamiento de papel impregnado debidos al resecamiento y aislamiento insuficiente de los cables con aislamiento de papel impregnado debido a la humedad
- Humedad en accesorios (empalmes/botellas terminales)
- Posibles descargas parciales
- Posibles efectos del envejecimiento en tendidos de cable

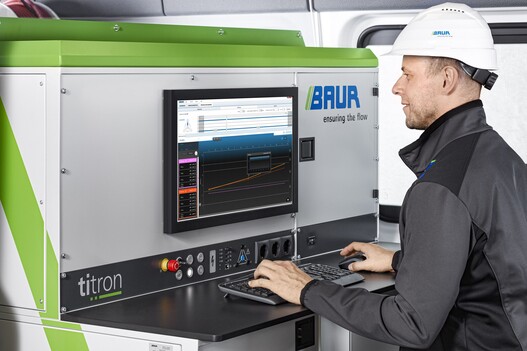

Medición del factor de disipación con el software BAUR 4
Visualización de una medición del factor de disipación en el Software BAUR 4
Visualización de una medición del factor de disipación en el informe de ensayo
Secuenciador: una secuencia agrupa, para cada aplicación, la selección correcta de métodos de medición y ajustes.
Programas: procesos de medición predefinidos. El uso de mediciones y ensayos unificados y estandarizados permite la comparabilidad en todos los sistemas.
Criterios de evaluación: dependiendo del tipo de cable y el material aislante, se calcula y se visualiza automáticamente la evaluación del estado adecuada.
Métodos genéricos: se pueden definir globalmente procesos y métodos de medición estandarizados, independientemente del tipo de cable y el nivel de tensión. Admiten un uso generalizado y permiten aplicar procedimientos unificados.
Transferencia de datos: permite transmitir fácil y rápidamente tanto los ajustes previos como las mediciones a otros sistemas de medición. *
*) Dependiendo de la disponibilidad de las opciones de software
Realización simultánea de mediciones del factor de disipación y mediciones de descarga parcial sin esfuerzo adicional: ¡con el software BAUR 4, es posible!
Métodos de medición BAUR para cables subterráneos y accesorios de cable:
Medición de descargas parciales
El diagnóstico de descargas parciales permite identificar los posibles puntos de avería de los cables y accesorios, antes de que se produzca un fallo.
Medición DP en línea
El equipo de medición de DP en línea portátil liona de BAUR permite efectuar ensayos de descargas parciales en cables que están en línea (es decir, sometidos a tensión).
Ensayo de Tensión Soportada Monitorizado
El método que combina ensayo y diagnóstico para ahorrar tiempo se conoce como Ensayo de Tensión Soportada Monitorizado (MWT).
