Ensayo de cables y diagnóstico de cables
Cables subterráneos: los conductos vitales de nuestra civilización
El mundo de hoy se enfrenta a nuevos desafíos provenientes de la globalización, la digitalización y el cambio climático. Todos estos factores afectan a la seguridad de nuestros suministros. El cambio de modelo energético, por ejemplo, está dando mayor protagonismo a las fuentes de energía renovables. En este contexto, las redes de media tensión cobran una enorme importancia, pues constituyen la columna vertebral de un suministro eléctrico descentralizado. Y es que, además de parques eólicos, instalaciones fotovoltaicas en espacios abiertos e instalaciones de biogás, a ellas se conectarán en el futuro cada vez más sistemas de generación.
En lo que respecta a la expansión y el cuidado de las redes, lo importante para usted es ofrecer un servicio siempre fiable. Sin embargo, ¿cómo puede garantizar la seguridad del suministro? ¿Y cómo puede hacerlo, además, de manera rentable? Con BAUR, tiene a su lado a un aliado con el que podrá prevenir daños y planear con precisión los costes de mantenimiento. Necesitamos redes operativas: ¡asegúrese con BAUR de que la corriente fluye!
Ensayo y diagnóstico de cables para optimizar los costes de mantenimiento
El ensayo de cubiertas y cables le ayudará a juzgar si un sistema de cables funciona con seguridad y si está listo para el servicio en el momento del ensayo.
Cada vez más operadores de redes apuestan con fuerza por el diagnóstico de cables como método para obtener indicaciones importantes sobre deficiencias ocultas en las instalaciones, especialmente en las redes de cables.
Ensayo y diagnóstico de cables BAUR: ventajas
Planificación más eficiente de las inversiones
Con el diagnóstico de cables, podrá resolver el conflicto entre máxima disponibilidad de la red y mínimo coste de mantenimiento y reparación. Con nuestros sistemas de diagnóstico, podrá adaptar el mantenimiento al estado de la red y de ese modo, optimizar su coste.
Reducción de los costes de reparación
Gracias a la precisión de nuestros análisis del estado de los cables, las costosas operaciones de cambio y mantenimiento se pueden realizar allá donde son realmente necesarias. Gracias a ello, las medidas preventivas y la sustitución de tramos de cable innecesariamente largos serán cosa del pasado.
Control de calidad en instalaciones nuevas
Hoy en día, los procedimientos de diagnóstico se aplican cada vez más en partes de cable nuevas, por ejemplo, para evaluar la calidad de montaje de los empalmes. Con ello, se evitan costosas reclamaciones y se previenen futuros daños.
home of diagnostics: Una combinación inigualable de capacidades de medición y ensayo
Con BAUR "home of diagnostics", cada técnico de medición y cada gestor de activos puede planificar sus reparaciones y optimizar costes con más seguridad y previsión que nunca.
truesinus®: Compactas y potentes: las fuentes de tensión BAUR
Las fuentes de tensión BAUR truesinus® son manejables y adecuadas para todas las tareas diarias relevantes, tanto de ensayo como de diagnóstico de cables. Estas fuentes proporcionan resultados extremadamente fiables y, gracias a la tecnología truesinus® desarrollada por BAUR, ofrecen una tensión sinusoidal de baja frecuencia con una forma ideal, además de la tensión continua requerida para el ensayo de cubiertas.
Conforme con las normas y esclarecedor: Extracto de normas
Tanto el ensayo de cables y cubiertas como las mediciones de diagnóstico con tensión VLF se ajustan a las normas. Tomando como base la investigación internacional y décadas de experiencia práctica, todos los organismos y asociaciones importantes aplican el ensayo y diagnóstico VLF en cables de media tensión como método reconocido.
Medición del factor de disipación o medición de descargas parciales: ambos métodos de diagnóstico tienen sus fortalezas individuales. Sin embargo, cada uno de ellos por sí solo no es capaz de descubrir todos los puntos débiles. Por eso, lo ideal es combinar los dos procedimientos, bien sucesivamente o en un mismo proceso.
La medición del factor de disipación
(medición de tan δ)
La medición del factor de disipación (medición TD) es un procedimiento integral no destructivo que permite evaluar el estado de un tendido de cable completo. Mediante el factor de disipación dieléctrico, tan delta, se mide la relación entre la potencia activa y la potencia reactiva del cable. Esta medición indica claramente el estado del aislamiento del cable y su envejecimiento.
La medición de descargas parciales
Las descargas parciales surgen en los puntos de avería del cable, por ejemplo, en arborescencias eléctricas, empalmes y botellas terminales. El diagnóstico de descargas parciales permite identificar los posibles puntos de avería de los cables y accesorios, antes de que se produzca un fallo. Así es posible eliminar a tiempo el problema y evitar los daños causados por fallos descontrolados. La medición de descargas parciales se realiza conforme a la norma IEC 60270.

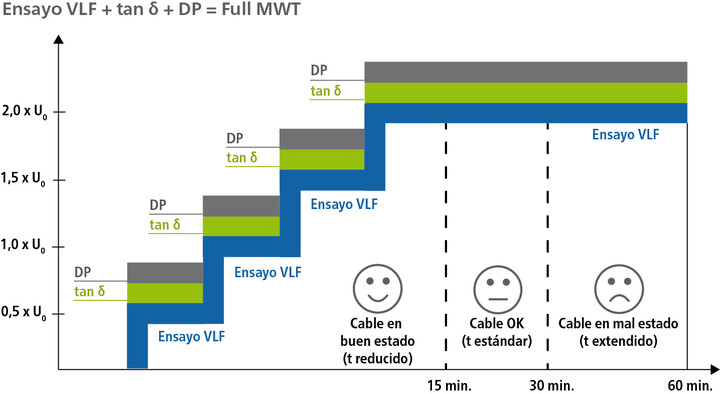

Procedimientos de diagnóstico adecuadamente combinados
Medición del factor de disipación o medición de descargas parciales: ambos métodos de diagnóstico tienen sus fortalezas individuales. Sin embargo, cada uno de ellos por sí solo no es capaz de descubrir todos los puntos débiles. Por eso, lo ideal es combinar los dos procedimientos, bien sucesivamente o en un mismo proceso. De ese modo, obtendrá valiosa información adicional y aumentará la seguridad a la hora de evaluar el estado o buscar averías.
Comprobación de cables bajo tensión: Medición DP en línea
El equipo de medición de DP en línea portátil liona de BAUR permite efectuar un ensayo de descargas parciales rápido
y sencillo en cables que están en línea (es decir, sometidos a tensión). El algoritmo DeCIFer ayuda a detectar señales de descarga parcial a partir de señales de ruido. La medición de DP en línea ayuda a descubrir los puntos débiles más graves y en su caso, localizar averías sin necesidad de desconectar la instalación.
