电缆外护套测试
通过 BAUR 的电缆护套故障定位
如果测试时发现意指电缆护套故障的漏电流增加，则应尽快排除故障。反射测量技术不适用于定位电缆护套故障或接地故障，因为对于此类故障类型而言，地面并非适合的回路导体。
电桥测量法非常适用于电缆护套故障的预定位。此方法以比率法为基础，测定故障位置前后的电阻，并以比率形式比较。在已接通且与电网断开的电缆线路上，用直流电压进行预定位。
BAUR shirla 可根据 Murray 或 Glaser 原理进行电桥测量。两种原理基于惠斯通电桥电路，在此，将测量电路的两点平衡至相同的电位，使两点之间连接的测量装置（之前为检流计）显示无电流。之后电桥电路处于平衡状态。
由 BAUR shirla 全自动完成测量。用户只需输入已知电缆区段的最高电压、长度、材料和横截面，并连接测试导线和试品。测量结束后，故障距离在显示器上显示为距离。

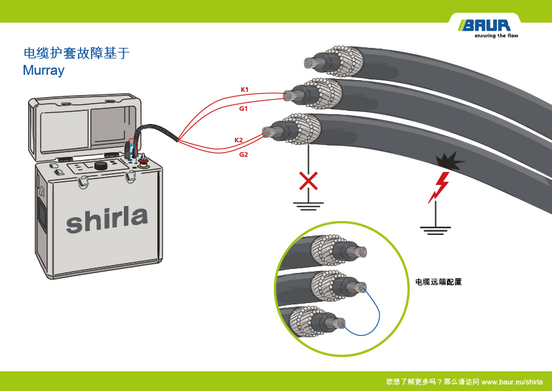

Murray 测量电桥
Murray 电桥测量法可用于低阻和高阻电缆故障。除了故障相位外，Murray 方法还可用于另外一个完好无损的同类相位。
连接电桥，并在电缆远端上短接有故障的相位和无故障的相位。该连接应具备尽量小的电阻，以确保高测量精度。
电缆护套故障时，电流流过，使平衡的测量电桥失衡，通过重新校准电位计使其恢复为零。计算的前提条件是整个电缆线路的相位横截面和相位材料恒定不变。
Murray 测量电桥也可用于沿电缆线路方向的非恒定导线横截面。在这种情况下，测量前，必须输入各分段的参数。之后，仪器根据该信息自动计算故障位置。
Glaser 测量电桥
如果一根屏蔽电缆中至少有两根无故障芯线可用作辅助相位，则可使用 Glaser 测量电桥。在此会将两根辅助相位与损坏的芯线相连。优点是，通过使用两根辅助相位可以进行平衡，并且可以明确分配其余外部电路的电缆故障。
从所介绍的预定位得出到电缆故障的距离。但是，地下电缆走向并非笔直，因此，只能大概知道故障位置。即使测量技术预定位精度达到和超过 0.1 %，与实际地理位置的预期差值也高达 ±10 %。这意味着，如果电缆长度为 1 km，则故障位置可能在 200 米范围内。
精确定位是为了消除这种测量技术误差，并最大限度减少不必要的挖掘工作。为此，将脉冲式直流电压馈入故障屏蔽层，之后使用专用电压表借助接地棒（用作测量电极）现场测量电压。时钟脉冲更容易检测信号，但也会消除电流效应或地面其他电压造成的干扰。
此外，精确定位系统 protrac® 可以高精准地精确定位电缆和电缆护套故障。由于采用了最新技术，使用 protrac® 定位故障位置特别迅速和精准。创新的两级信号处理方案能够实现非常高的敏感度、精确度并最大程度的抑制背景噪声。
用 protrac® 进行精确定位时，跨步电压测量头 (SVP) 与操作单元 CU 和高压源结合使用，以定位电缆护套故障。
精确定位原理非常简单：电压表向电缆故障偏转，测量电压在接近故障时不断增加。即将到达故障位置时，电压猛然增加，并且将接地棒对称插在电缆故障两侧时，电压降至零。借此可定位电缆护套故障的准确位置。
HVDC 电缆范例分析
使用测量电桥定位电缆护套故障适用于各种电缆。甚至可测量数百公里长的电缆。挪威和荷兰之间的 450 kV NorNed HVDC 线路就是这种情况。
在长达 580 km 的电缆线路上，采用 BAUR 仪器和 Murray 电桥测量法成功定位电缆护套故障！
在大约 Esbjerg 的高度测量出电缆护套故障。在长达 580 km 的海底电缆上相对精确地预定位故障，这简化并加速了电缆故障的精确定位。
